2022 · CF500ATR-9S(T3b)

F03 · BASTIDOR

Despiece original CFMOTO de BASTIDOR para CF500ATR-9S(T3b). Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

18 líneas 17 posiciones interactivas
Despiece interactivo Pulsa un número para localizar la pieza.

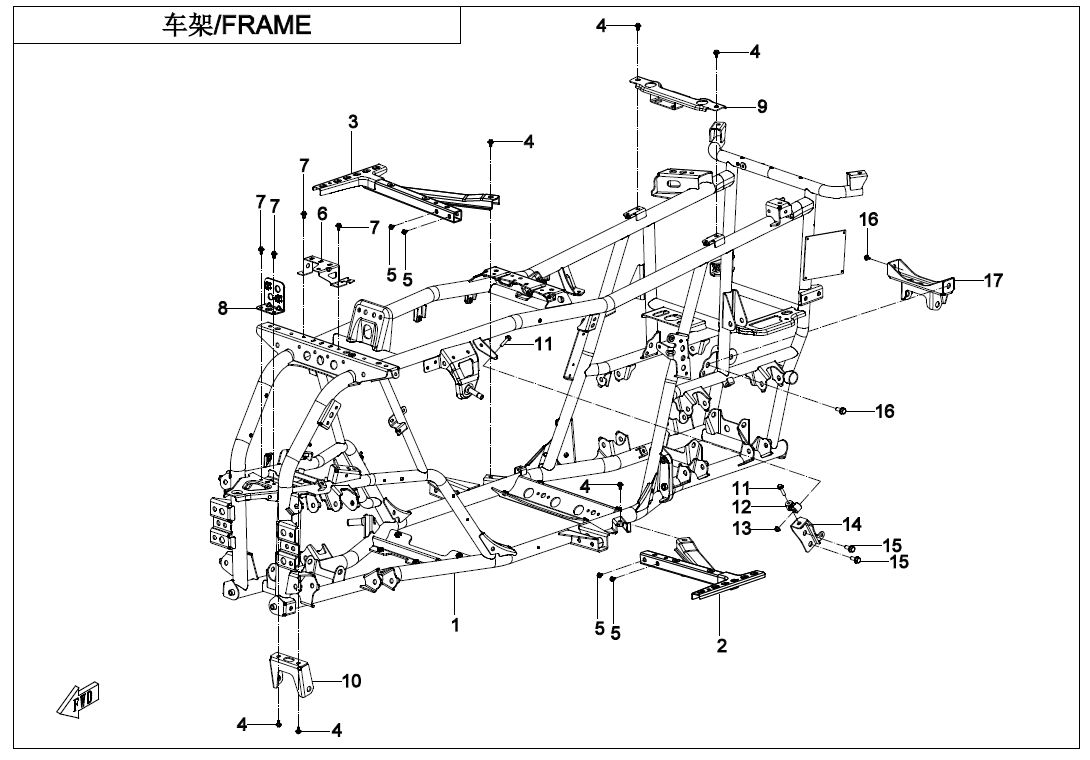

FRAME

Piezas del despiece

18
Pos.
OEM
Descripción
Cant.
01
9DQV-031000-3000-01
BASTIDOR CONJUNTO
1.0
01
9DQV-031000-3001-01
BASTIDOR CONJUNTO
1.0
02
9DQV-030300-3000
IZQUIERDO DELANTERO FOOT PEDAL CONJUNTO
1.0
03
9DQV-030400-3000
DELANTERO DERECHO FOOT PEDAL CONJUNTO
1.0
04
30006-080016810
Tornillos hexagonales con brida M8x16@COLOR ZINC TRIVALENT CHROMIUM
6.0
05
30006-080045810
Tornillos hexagonales con brida M8x45@COLOR ZINC TRIVALENT CHROMIUM
4.0
06
9DQV-030003-3000
SOPORTE, CVT AIRE INLET TUBO
1.0
07
30006-060012810
Tornillos hexagonales con brida M6×12
4.0
08
9DQV-030030-3000
SOPORTE, FRENO VÁLVULA
1.0
09
9DQV-030120-3000
SOPORTE, ASIENTO
1.0
10
9DQV-030010-3000
SUPERIOR SOPORTE, DELANTERO ENGRANAJE CARCASA
1.0
11
30006-080040810
Tornillos hexagonales con brida M8×40
1.0
12
7020-000160
CONEXIÓN PARTS, MOTOR SUPERIOR SOPORTE
1.0
13
30204-080810
Par tipo hexagonal tuercas con brida M8
1.0
14
9DRV-030040-B000
SUPERIOR SOPORTE, MOTOR
1.0
15
30006-100020810
TORNILLOS HEXAGONALES CON BRIDA M10x20
2.0
16
30102-102020810
HEXAGON SOCKET CULATA TAPÓN SCREWS M10x1.25x20@COLOR ZINC-PLATED
2.0
17
9DQV-030090-3000
SUPERIOR SOPORTE, TRASERO CAJA DE ENGRANAJES
1.0
