2022 · CF600AU-3SF

F03-V3 · BASTIDOR

Despiece original CFMOTO de BASTIDOR para CF600AU-3SF. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

33 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

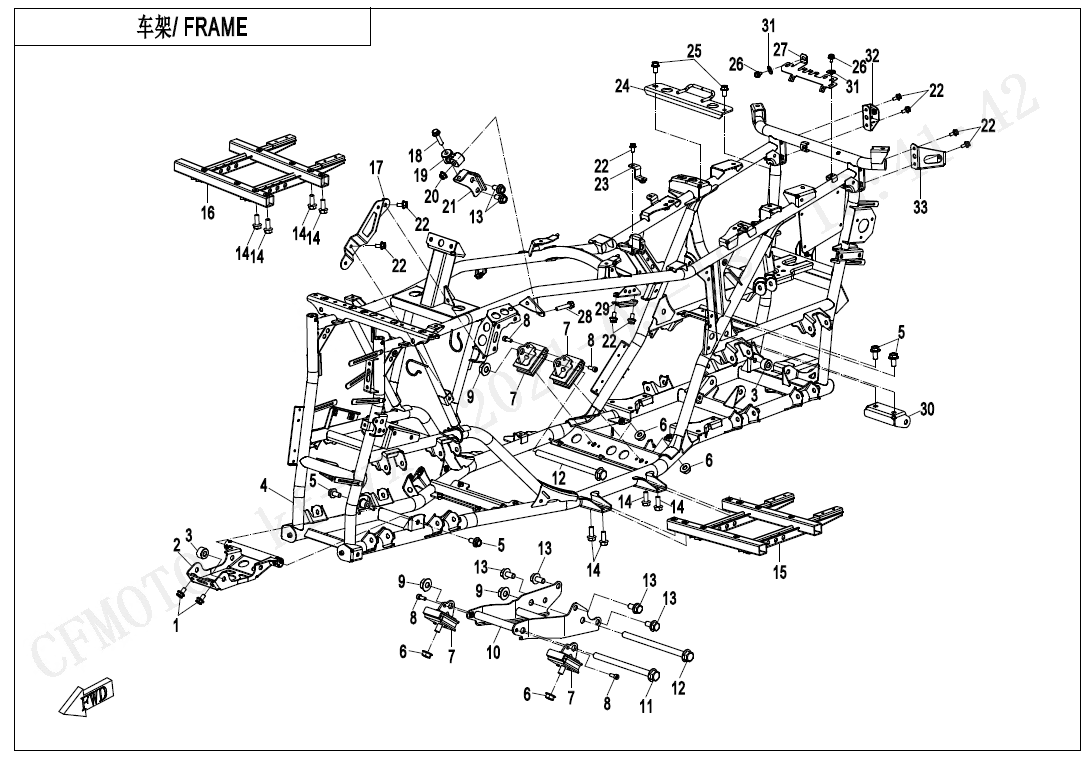

FRAME

Piezas del despiece

33
Pos.
OEM
Descripción
Cant.
01
30006-080014810
Tornillos hexagonales con brida M8×14
2.0
02
9DS#-030100-6001
SOPORTE, DELANTERO CAJA DE ENGRANAJES
1.0
03
9AWA-030002
CASQUILLO, DELANTERO CAJA DE ENGRANAJES
2.0
04
9DSV-031000-6K00-01
BASTIDOR CONJUNTO
1.0
05
30006-102020810
Tornillo M10X1.25X20 M10x1.25x20
4.0
06
30204-102810
Par tipo hexagonal tuercas con brida M10×1.25
4.0
07
401B-000200-10000
AMORTIGUADOR
4.0
08
30102-060016810
Tornillo M6x16@COLOR ZINC TRIVALENT CHROMIUM
4.0
09
30204-122810
Par tipo hexagonal tuercas con brida M12×1.25
3.0
10
9CR6-001100-20000
DELANTERO SOPORTE, MOTOR ELECTROPHORESIS BLACK
1.0
11
30006-122170810
TORNILLOS HEXAGONALES CON BRIDA M12x1.25x170
1.0
12
30006-122180810
TORNILLOS HEXAGONALES CON BRIDA M12x1.25x180
2.0
13
30006-103020810
TORNILLO M10x20
6.0
14
30006-080020810
Tornillos hexagonales con brida M8×20
8.0
15
9DS#-030300-6001
IZQUIERDO PEDAL SOPORTE CONJUNTO
1.0
16
9DS#-030400-6001
DERECHO PEDAL SOPORTE CONJUNTO
1.0
17
9DS#-030070-6000
SOPORTE, EPS CONTROLLER
1.0
18
30006-080035810
Tornillos hexagonales con brida M8×35
1.0
19
7020-000160
CONEXIÓN PARTS, MOTOR SUPERIOR SOPORTE
1.0
20
30204-080810
Par tipo hexagonal tuercas con brida M8
1.0
21
9DS#-030040-6001
SUPERIOR SOPORTE, MOTOR
1.0
22
30006-060012810
Tornillos hexagonales con brida M6×12
9.0
23
9DR8-035070-20000
FILTRO DE AIRE CONNECTING CONJUNTO ELECTROPHORESIS BLACK
1.0
24
9DS#-030020-6000
SOPORTE, DELANTERO ASIENTO ELECTROPHORESIS BLACK
1.0
25
30006-080016810
Tornillos hexagonales con brida M8x16@COLOR ZINC TRIVALENT CHROMIUM
2.0
26
30006-060010810
Tornillos hexagonales con brida M6×10
2.0
27
9DSV-030081-6K00
WIRE CONNECTOR LOCKING PLACA 4
1.0
28
30006-080040810
Tornillos hexagonales con brida M8×40
1.0
29
9DS#-030091-6000
WIRE CONNECTOR LOCKING PLACA 3
1.0
30
9CRB-030010
SUSPENSION SOPORTE CONJUNTO, TRASERO ENGRANAJE CARCASA
1.0
31
30305-060112
Arandelas planas φ6@COLOR ZINC TRIVALENT CHROMIUM
2.0
32
9DS#-030504-6000
DERECHO SOPORTE, TRASERO TRUNK
1.0
33
9DS#-030503-6000
IZQUIERDO SOPORTE, TRASERO TRUNK
1.0
