2022 · CF600AU-3SF

F15-1-V3 · SISTEMA ELÉCTRICO

Despiece original CFMOTO de SISTEMA ELÉCTRICO para CF600AU-3SF. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

48 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

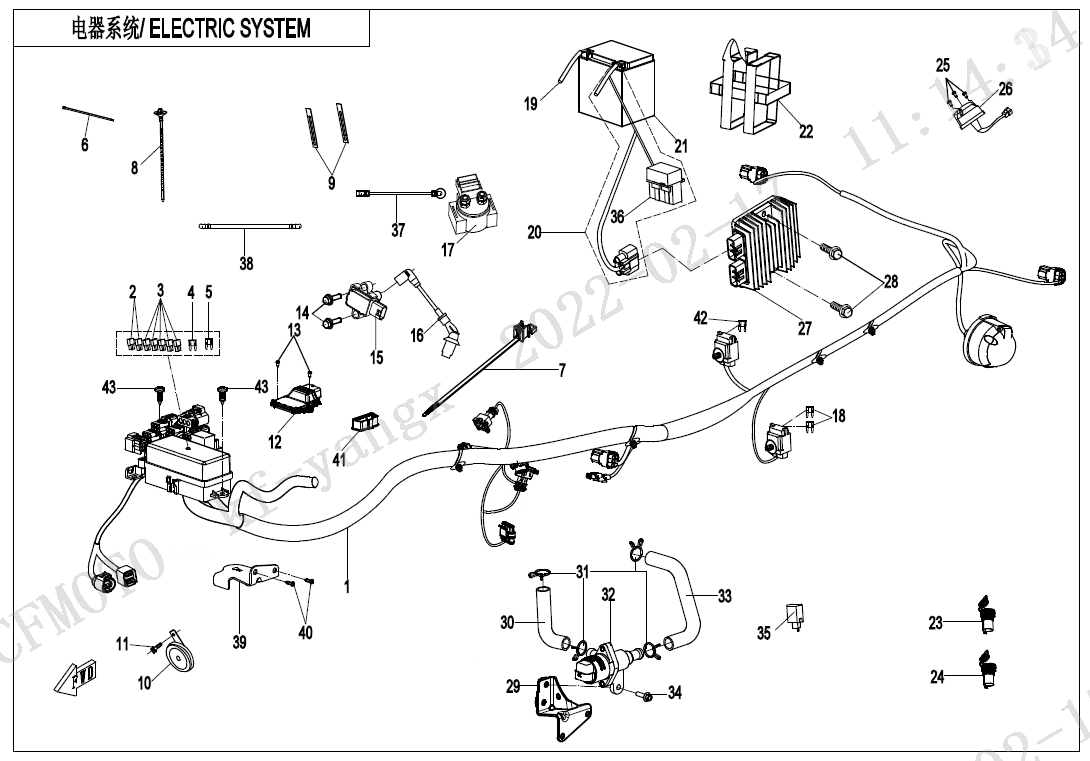

ELECTRIC SYSTEM

Piezas del despiece

48
Pos.
OEM
Descripción
Cant.
01
9DSV-150100-6J01
PRINCIPAL CABLE
1.0
02
9010-150350
AUXILIAR RELÉ
3.0
03
5BY4-150330
Relé auxiliar
4.0
04
806A-151305
Fusible 15A 15A
7.0
05
806A-151302
Fusible 10A 10A
4.0
06
8010-150003
Brida 5x250
6.0
07
9DS#-150009-6100-M1
Brida ZDG 4.7x194@ZDG4.7X194
1.0
08
7030-150005
Brida
6.0
09
0180-014010
Abrazadera de cable
2.0
10
5020-150700
CLAXON ELÉCTRICO
1.0
11
30006-080014810
Tornillos hexagonales con brida M8×14
1.0
12
9DS#-001000-8001
ECU CONJUNTO MSE6.0
1.0
12
9DSV-001000-8003
ECU CONJUNTO MSE6.0
1.0
13
30105-060016410
Tornillos de cabeza alomada con ranura en cruz M6x16@COLOR ZINC-PLATED
2.0
14
30006-060025810
Tornillos hexagonales con brida M6×25
2.0
15
018B-178000
BOBINA DE ENCENDIDO
1.0
16
0GR0-178000
ALTA-TENSION CABLE
1.0
16
0GR0-178000-10000
ALTA-TENSION CABLE
1.0
17
9CR6-150310
Relé de arranque
1.0
18
806A-151308
30A FUSIBLE
2.0
19
9DS#-150210-6000
CABLE NEGATIVO DE BATERÍA
1.0
20
9DS#-150230-6002
CABLE POSITIVO DE BATERÍA
1.0
21
31023004
BATERÍA DYNAVOLT,12V 32Ah
1.0
22
9060-152100
CORREA, BATERÍA
1.0
23
9DSV-150600-6R00
USB OUTPUT SOCKET CONJUNTO
1.0
23
9DSV-150600-6R01
USB OUTPUT SOCKET CONJUNTO
1.0
24
9DSV-150500-6R00
POWER OUTLET SOCKET CONJUNTO
1.0
24
9DSV-150500-6R01
POWER OUTLET SOCKET CONJUNTO
1.0
25
30105-050030410
PAN CULATA SCREWS WITH CROSS RECESS M5x30@COLOR ZINC TRIVALENT CHROMIUM
3.0
26
7020-150800-20000
TOMA DE CORRIENTE DEL REMOLQUE
1.0
27
0800-177000-30000
REGULADOR 600W
1.0
27
9DSV-151000-4000
REGULADOR
1.0
28
30006-060030810
Tornillos hexagonales con brida M6×30
2.0
29
9GQA-030010-30000
SOPORTE CONJUNTO, STEPPER MOTOR
1.0
30
9GQA-001002
STEPPER MOTOR TUBO DE ESCAPE
1.0
31
30601-118010
Acero cable elástico anillo aro A18
4.0
32
0GQ0-175000
STEPPER MOTOR CONJUNTO
1.0
33
9GQA-001001
STEPPER MOTOR INLET TUBO
1.0
34
0010-021019-0010
Tornillo M6X12 M6x12
1.0
35
9DS#-150340-6002
RELÉ DE INTERMITENCIA
1.0
36
CFC#-150008-4500
FUSIBLE 50A
1.0
37
9DS#-150220-6001
MOTOR DE ARRANQUE CABLE
1.0
38
9DS#-150250-6000
ARRANQUE NEGATIVO CABLE
1.0
39
9DS#-030501-6000
FUSIBLE CAJA SOPORTE
1.0
40
30110-420130010
Tornillo ST4.2x13@COLOR ZINC TRIVALENT CHROMIUM
2.0
41
5BY0-150304
DIAGNOSIS CONNECTOR TAPA
1.0
42
9CR6-103501
FUSIBLE 40A 40A
2.0
43
30110-480160010
Cruz-avellanado plano redondo culata autorroscante tornillos ST4.8x16@COLOR ZINC TRIVALENT CHROMIUM
2.0
