2023 · CF400ATR-3L(T3b)

F03 · BASTIDOR

Despiece original CFMOTO de BASTIDOR para CF400ATR-3L(T3b). Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

22 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

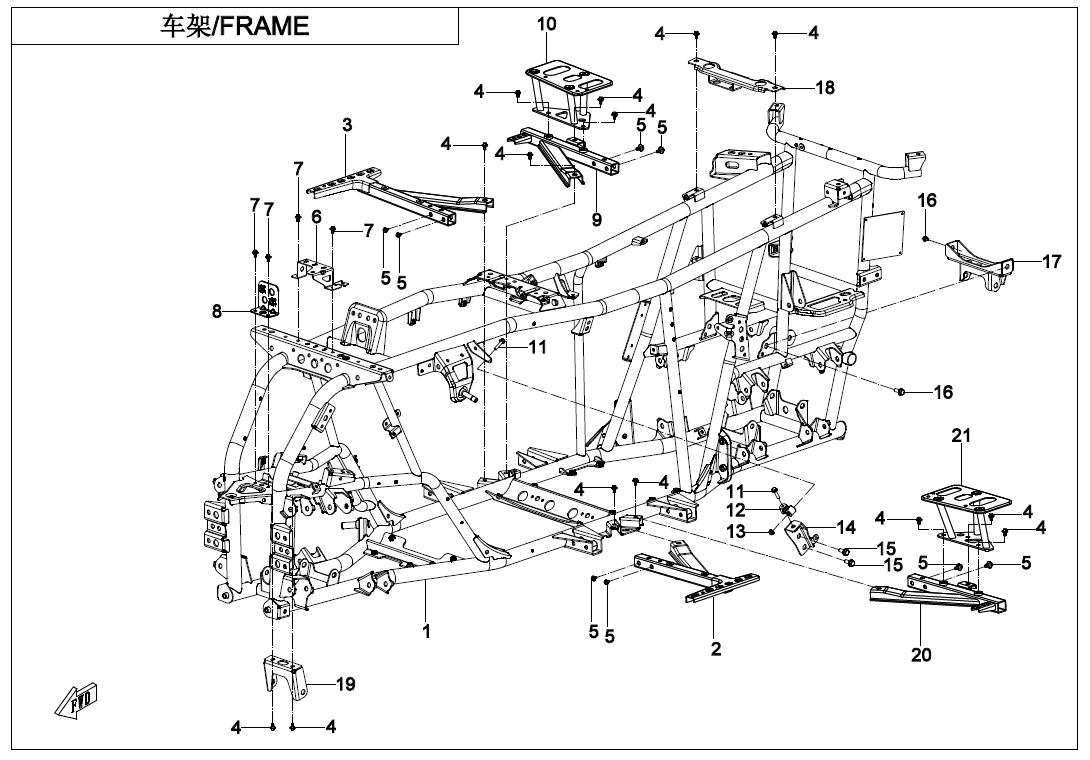

FRAME

Piezas del despiece

22
Pos.
OEM
Descripción
Cant.
01
9CQV-031000-3001-01
BASTIDOR CONJUNTO
1.0
01
9CQV-031000-3002-01
BASTIDOR CONJUNTO
1.0
02
9DQV-030300-3000
IZQUIERDO DELANTERO FOOT PEDAL CONJUNTO
1.0
03
9DQV-030400-3000
DELANTERO DERECHO FOOT PEDAL CONJUNTO
1.0
04
30006-080016810
Tornillos hexagonales con brida M8x16@COLOR ZINC TRIVALENT CHROMIUM
14.0
05
30006-080045810
Tornillos hexagonales con brida M8x45@COLOR ZINC TRIVALENT CHROMIUM
8.0
06
9DQV-030003-3000
SOPORTE, CVT AIRE INLET TUBO
1.0
07
30006-060012810
Tornillos hexagonales con brida M6×12
4.0
08
9DQV-030030-3000
SOPORTE, FRENO VÁLVULA
1.0
09
9CQV-030200-3000
DERECHO TRASERO INFERIOR FOOTREST CONJUNTO
1.0
10
9CQV-030400-3000
DERECHO TRASERO SUPERIOR FOOTREST CONJUNTO ELECTROPHORESIS BLACK
1.0
11
30006-080040810
Tornillos hexagonales con brida M8×40
1.0
12
7020-000160
CONEXIÓN PARTS, MOTOR SUPERIOR SOPORTE
1.0
13
30204-080810
Par tipo hexagonal tuercas con brida M8
1.0
14
9DQV-030040-3000
SUPERIOR SOPORTE, MOTOR
1.0
15
30006-100020810
TORNILLOS HEXAGONALES CON BRIDA M10x20
2.0
16
30102-102020810
HEXAGON SOCKET CULATA TAPÓN SCREWS M10x1.25x20@COLOR ZINC-PLATED
2.0
17
9DQV-030090-3000
SUPERIOR SOPORTE, TRASERO CAJA DE ENGRANAJES
1.0
18
9DQV-030120-3000
SOPORTE, ASIENTO
1.0
19
9DQV-030010-3000
SUPERIOR SOPORTE, DELANTERO ENGRANAJE CARCASA
1.0
20
9CQV-030100-3000
IZQUIERDO TRASERO INFERIOR FOOTREST CONJUNTO
1.0
21
9CQV-030300-3000
IZQUIERDO TRASERO SUPERIOR FOOTREST CONJUNTO ELECTROPHORESIS BLACK
1.0
