2025 · CF600ATR-2LC

F03-V4 · BASTIDOR

Despiece original CFMOTO de BASTIDOR para CF600ATR-2LC. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

39 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

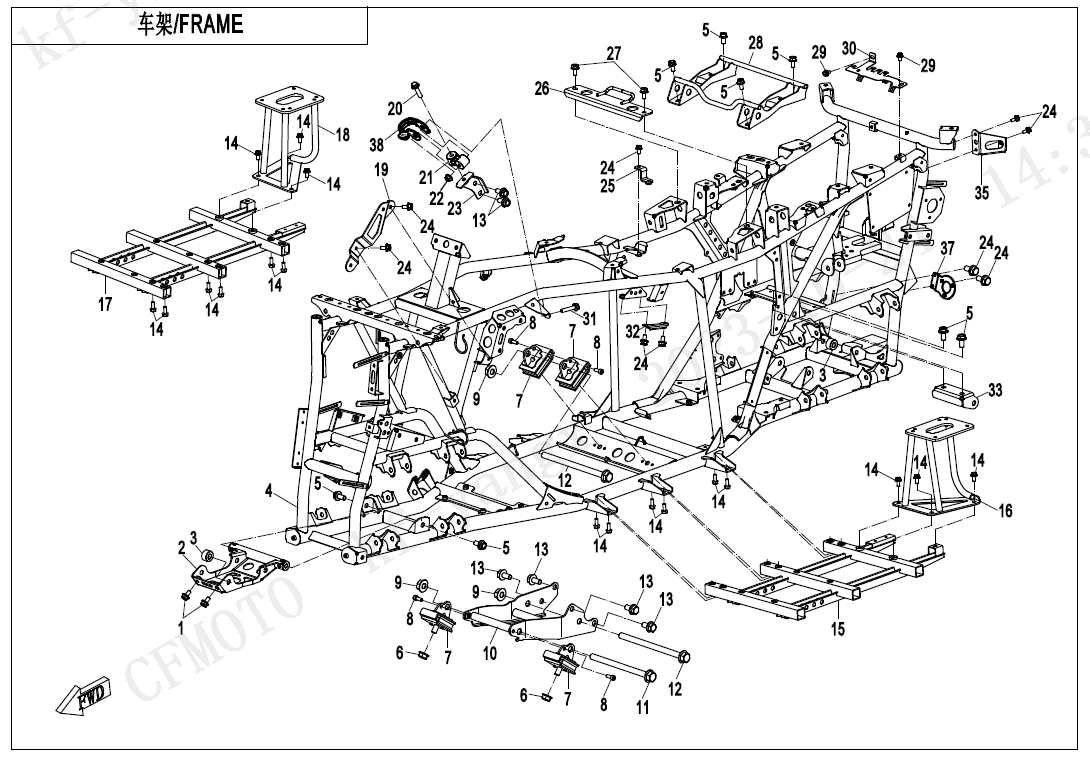

FRAME

Piezas del despiece

39
Pos.
OEM
Descripción
Cant.
01
30006-080014810
Tornillos hexagonales con brida M8×14
2.0
02
9DS#-030100-6001
SOPORTE, DELANTERO CAJA DE ENGRANAJES
1.0
03
9AWA-030002
CASQUILLO, DELANTERO CAJA DE ENGRANAJES
2.0
04
9CSV-031000-A004-01
BASTIDOR CONJUNTO
1.0
04
9CSV-031000-A005-01
BASTIDOR CONJUNTO BLACK
1.0
05
30006-102020810
Tornillo M10X1.25X20 M10x1.25x20
4.0
06
30204-102810
Par tipo hexagonal tuercas con brida M10×1.25
2.0
07
9DQV-000300-3000
DAMPING BLOCK, MOTOR 55HA
4.0
08
30102-060016810
Tornillo M6x16@COLOR ZINC TRIVALENT CHROMIUM
4.0
09
30204-122810
Par tipo hexagonal tuercas con brida M12×1.25
3.0
10
9CR6-001100-20000
DELANTERO SOPORTE, MOTOR ELECTROPHORESIS BLACK
1.0
11
30006-122170810
TORNILLOS HEXAGONALES CON BRIDA M12x1.25x170
1.0
12
30006-122180810
TORNILLOS HEXAGONALES CON BRIDA M12x1.25x180
2.0
13
30006-103020810
TORNILLO M10x20
6.0
14
30006-080020810
Tornillos hexagonales con brida M8×20
18.0
15
9CS#-030300-6401
SOPORTE, IZQ. ESTRIBERA
1.0
16
9CS#-030500-6400
SOPORTE, IZQUIERDO PEDAL
1.0
17
9CS#-030400-6401
DER. PEDAL SOPORTE CONJUNTO
1.0
18
9CS#-030600-6400
TRASERO DERECHO FOOT PEDAL CONJUNTO
1.0
19
9DS#-030070-6000
SOPORTE, EPS CONTROLLER
1.0
20
30006-080035810
Tornillos hexagonales con brida M8×35
1.0
21
7020-000160
CONEXIÓN PARTS, MOTOR SUPERIOR SOPORTE
1.0
22
30204-080810
Par tipo hexagonal tuercas con brida M8
1.0
23
9DSV-030040-6002
SUPERIOR SOPORTE, MOTOR
1.0
24
30006-060012810
Tornillos hexagonales con brida M6×12
11.0
25
9DSV-030020-A000
CONJUNTO DEL SOPORTE DE CONEXIÓN DEL FILTRO DE AIRE
1.0
26
9DS#-030020-6000
SOPORTE, DELANTERO ASIENTO ELECTROPHORESIS BLACK
1.0
27
30006-080016810
Tornillos hexagonales con brida M8x16@COLOR ZINC TRIVALENT CHROMIUM
6.0
28
9CS#-030100-6400
SOPORTE, ASIENTO TRASERO ELECTROPHORESIS BLACK
1.0
29
30006-060010810
Tornillos hexagonales con brida M6×10
2.0
30
9DSV-030081-6K00
WIRE CONNECTOR LOCKING PLACA 4
1.0
31
30006-080045810
Tornillos hexagonales con brida M8x45@COLOR ZINC TRIVALENT CHROMIUM
1.0
32
9DS#-030091-6000
WIRE CONNECTOR LOCKING PLACA 3
1.0
33
9CRB-030010
SUSPENSION SOPORTE CONJUNTO, TRASERO ENGRANAJE CARCASA
1.0
34
9DS#-030504-6000
DERECHO SOPORTE, TRASERO TRUNK
1.0
35
9DS#-030503-6000
IZQUIERDO SOPORTE, TRASERO TRUNK
1.0
36
30305-060112
Arandelas planas φ6@COLOR ZINC TRIVALENT CHROMIUM
2.0
37
9DSV-030010-A000
TRAILER POWER SOPORTE
1.0
38
9DSV-030060-6000
SUPERIOR LIMIT SOPORTE CONJUNTO, MOTOR
1.0
