2011 · CF600-5

cvt-cooling-system · SISTEMA DE REFRIGERACIÓN CVT

Despiece original CFMOTO de SISTEMA DE REFRIGERACIÓN CVT para CF600-5. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

14 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

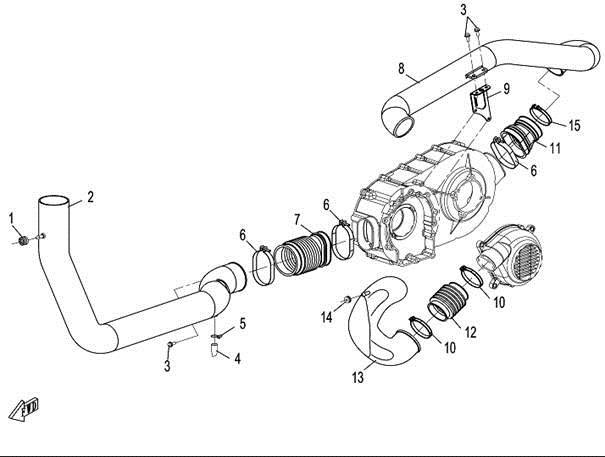

CVT COOLING SYSTEM

Piezas del despiece

14
Pos.
OEM
Descripción
Cant.
01
5020-031001
Soporte de casquillo de goma, matrícula delantero
1.0
02
9030-000101
TUBO DE ENTRADA DE AIRE, CVT
1.0
03
30006-060016840
TORNILLO M6×16
3.0
04
9010-000104
TUBO DE DRENAJE
1.0
05
30601-116010
Acero cable elástico anillo aro A16
1.0
06
9010-000105
ABRAZADERA TIPO A 78-101 78-101
3.0
07
9030-000104
UNIÓN DEL TUBO DE ENTRADA DE AIRE CVT
1.0
08
9030-000102
TUBO DE SALIDA DE AIRE CVT
1.0
09
9030-000120
9030-000120
1.0
11
9030-000105
UNIÓN, TUBO DE SALIDA DE AIRE(CVT)
1.0
12
9030-000106
TUBO DE SALIDA DE AIRE UNIÓN, VENTILADOR
1.0
13
9030-000103
TUBO DE SALIDA DE AIRE, VENTILADOR
1.0
14
9030-000108
GOMA, TUBO DE ESCAPE
1.0
15
9030-000109
ABRAZADERA DE TORNILLO TIPO A 70~90
1.0
