2014 · CF500-3

F23 · BASTIDOR

Despiece original CFMOTO de BASTIDOR para CF500-3. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

50 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

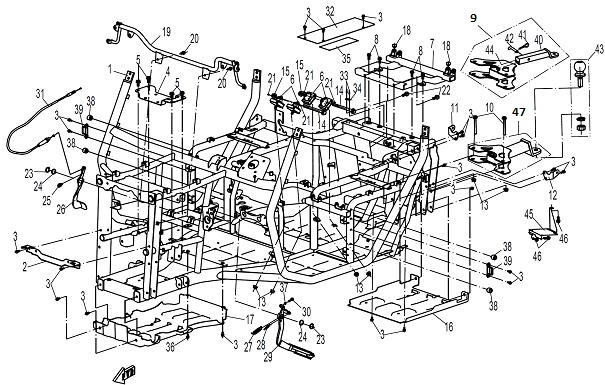

FRAME

Piezas del despiece

50
Pos.
OEM
Descripción
Cant.
01
9030-030100-2000
9030-030100-2000
1.0
02
9030-037300
9030-037300
1.0
03
30006-060012840
TORNILLO M6x12
20.0
04
9030-037400
MOUNT SOPORTE, STEERING GEARBOX
1.0
05
30006-102020840
TORNILLO M10x1.25x20 M10x1.25x20
4.0
06
9010-000200
AMORTIGUADOR
4.0
07
9030-037500
9030-037500
1.0
08
30006-080020840
TORNILLO M8x20
4.0
09
9030-4001A0
9030-4001A0
1.0
10
30006-102090810
TORNILLO M10×1.25×90
2.0
11
9030-037800
ASIENTO, DER. AIRE MUELLE
1.0
12
9030-037700
ASIENTO, IZQ. AIRE MUELLE
1.0
13
30204-102840
TUERCA M10x1.25
6.0
14
30006-122145840
TORNILLO M12x1.25x145
2.0
15
30204-122810
Par tipo hexagonal tuercas con brida M12×1.25
2.0
16
9030-040007
TRASERO BASE PLACA
1.0
17
9030-040017
DELANTERO BASE PLACA
1.0
18
9030-220006
Amortiguación, caja de carga
2.0
19
9030-037610
9030-037610
1.0
20
30006-080016840
TORNILLO M8x16
2.0
21
30102-060012840
INTERIOR HEX TORNILLO M6x12
4.0
22
30006-102025810
TORNILLO M10×1.25×25
2.0
23
30801-01405
Circlips para eje 14
2.0
24
30304-140440
ARANDELA 14
2.0
26
9030-100300
9030-100300
1.0
27
9010-080201
RETURN MUELLE, PEDAL DE FRENO
1.0
28
9010-080203-1000
MUELLE, INTERRUPTOR DE FRENO
1.0
29
9030-080600
9030-080600
1.0
30
30006-060030840
TORNILLO M6x30
1.0
31
9030-101500
CABLE DEL ACELERADOR
1.0
32
9030-030004
HEAT INSULATION PLACA
1.0
33
30902-0400820
Remaches ciegos de cabeza de seta con mandril rompible φ4×8
2.0
34
8010-030008
VIN PLACA CHINA
1.0
34
9010-190015
VIN PLACA NA
1.0
34
9030-190010
VIN PLACA EURO
1.0
35
9010-020006
LÁMINA AISLANTE TÉRMICA
1.0
36
30006-060010840
TORNILLO M6x10
1.0
37
30200-060840
TUERCA M6 M6
1.0
38
9030-370901
GOMA AMORTIGUADORA
4.0
39
9030-370700
9030-370700
2.0
40
7020-401200-10000
TUBO DE REMOLQUE LARGO
1.0
41
9010-400102
COTTER PASADOR, SOPORTE
1.0
42
9010-400103
PASADOR EJE
1.0
43
9010-204000
HITCH BOLA 1and 7/8"
1.0
43
9010-205000
TOWING HITCHBALL CONJUNTO 2"
1.0
43
9010-205000-1000
HITCH BOLA 50mm Certificated ball head
1.0
44
9030-400100-1B000
9030-400100-1B000
1.0
45
9030-030010
AISLANTE TÉRMICO CONJUNTO
1.0
46
30006-060012840
TORNILLO M6x12
3.0
47
9030-400100
TOWING SOPORTE CONJUNTO
1.0
