2011 · CF500

cylinder-body-3 · CUERPO DEL CILINDRO

Despiece original CFMOTO de CUERPO DEL CILINDRO para CF500. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

17 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

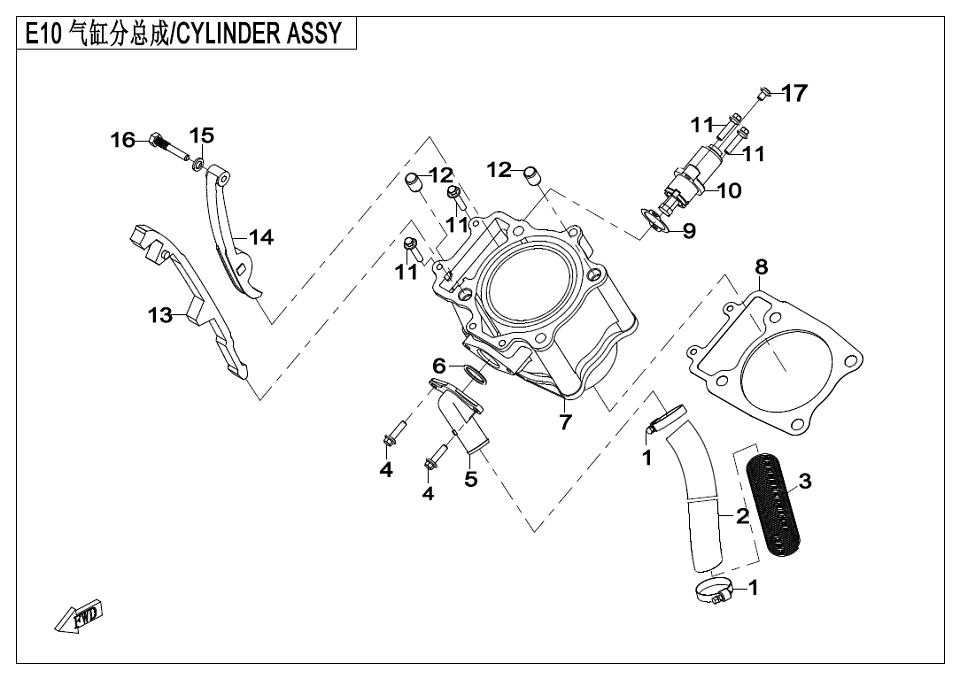

CYLINDER BODY

Piezas del despiece

17
Pos.
OEM
Descripción
Cant.
01
0180-023500-0030
ABRAZADERA, MANGUERA DE AGUA
0.0
02
0180-023006
AGUA INLET MANGUERA, CILINDRO
0.0
03
0180-023005-0050
JACKET, MANGUERA DE AGUA
0.0
04
0010-080013-0030
TORNILLO M6×22 M6×22
0.0
05
0180-023001-0080
AGUA INLET PORT
0.0
06
0180-023002
Anillo de O-retén 24x2.5
0.0
07
0180-023100
CONJUNTO DEL CILINDRO
0.0
08
0180-023004
JUNTA, CILINDRO
0.0
09
0180-023003
JUNTA, TENSIONER
0.0
10
0180-023200-0080
TENSIONER CONJUNTO
0.0
11
0010-021017-0030
TORNILLO M6×25 M6×25
0.0
12
0180-011005
DOWEL PASADOR φ13×18 φ13×18
0.0
13
0180-023400
GUÍA DE CADENA
0.0
14
0180-023300
TENSION PLACA CONJUNTO
0.0
15
0010-021016
ARANDELA 8 8
0.0
16
0180-023007-0030
TORNILLO, TENSIONER PLACA
0.0
17
0040-014001
CROSS TORNILLO
1.0
