2015 · CF800-3

right-crankcase-assy-0 · CONJUNTO DEL CÁRTER DERECHO

Despiece original CFMOTO de CONJUNTO DEL CÁRTER DERECHO para CF800-3. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

41 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

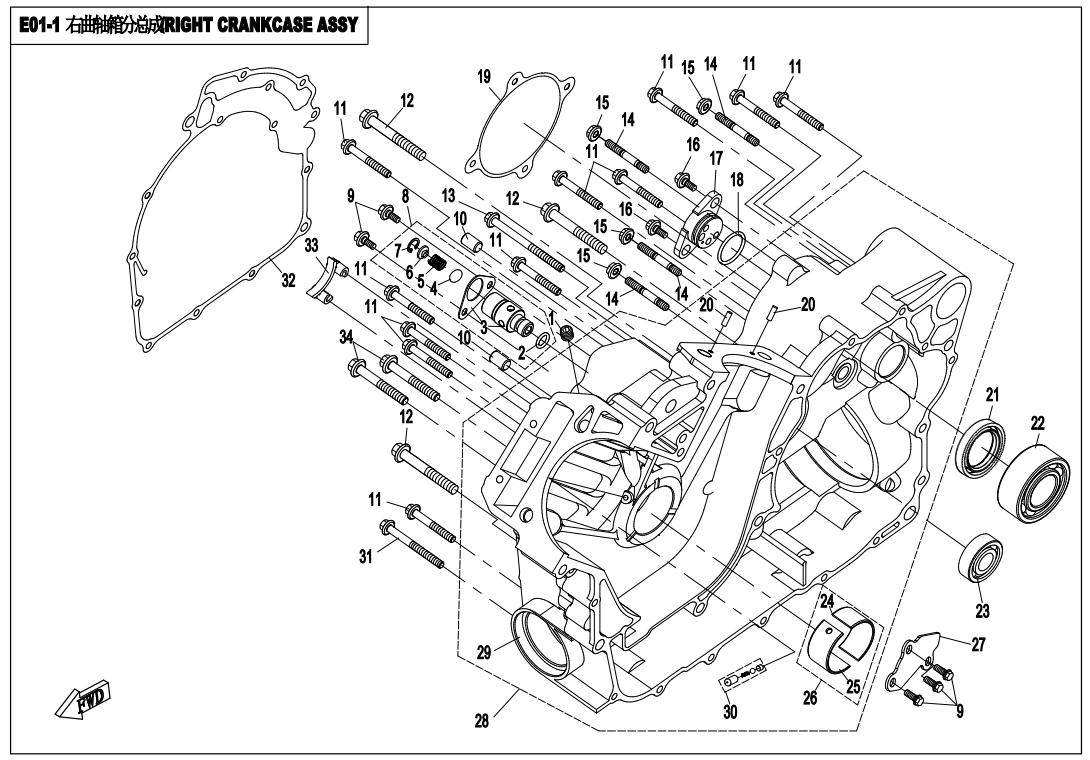

RIGHT CRANKCASE ASSY

Piezas del despiece

41
Pos.
OEM
Descripción
Cant.
01
01A0-012010
TORNILLO
1.0
02
0180-073002
O-ANILLO 10x2.3
1.0
03
0800-073100
BODY, RELIEF VÁLVULA WHITE ZINC
1.0
04
3120006
ROLLING RODAMIENTOS 9"
1.0
05
0700-012603-1000
MUELLE, RELIEF VÁLVULA
1.0
06
0800-073004
Muelle asiento, alivio válvula
1.0
07
30800-01405
Circlips para orificios 14
1.0
08
0800-073000-2000
RELIEF VÁLVULA CONJUNTO WHITE ZINC
1.0
09
0010-021019-0030
TORNILLO M6×12 M6×12
5.0
10
0010-021005
DOWEL PASADOR φ10×14 φ10×14
2.0
11
0180-013208-0030
TORNILLO M6×45 M6×45
11.0
12
0130-011109-0030
TORNILLO M8x60 M8×60
3.0
13
0800-022009
TORNILLO M6×80 M6×80
1.0
14
30011-060030820
ESPÁRRAGO AM6×30-8.8
4.0
15
30202-060110
Hexagonal tuercas brida M6
4.0
16
0010-090005-0030
TORNILLO M6×16 M6×16
2.0
17
0800-012200
ENGRANAJE SENSOR CONJUNTO ORDINARY
1.0
18
0180-023002
Anillo de O-retén 24x2.5
1.0
19
0800-012002
JUNTA(2), CARCASA CVT
1.0
20
30406-00500
RODILLO NEEDLE P5x11.8 P5×11.8
2.0
21
0180-012006
RETÉN DE ACEITE 30×45×7 30×45×7
1.0
22
30499-03000
RODAMIENTO 5206
1.0
23
30400-01704
Rodamiento rígido de bolas 6203
1.0
24
0800-011102-0001
PLAIN RODAMIENTO 1 THIN
1.0
24
0800-011102-0002
PLAIN RODAMIENTO 1 THICK
1.0
25
0800-011103-0001
PLAIN RODAMIENTO 2 THIN
1.0
25
0800-011103-0002
PLAIN RODAMIENTO 2 THICK
1.0
26
0800-0111A0
PLAIN KIT DE RODAMIENTOS, PRINCIPAL EJE RED
1.0
26
0800-0111B0
PLAIN KIT DE RODAMIENTOS, PRINCIPAL EJE BLUE
1.0
27
0800-012300
TAPA PLACA
1.0
28
30122-040010850
HEXAGON SOCKET COUNTERSUNK CULATA SCREWS M4×10
1.0
29
0800-011003
THRUST ARANDELA, CÁRTER
1.0
30
0800-012100-20010
DER. CÁRTER CONJUNTO MARK "A"/FOR RED BEARING SLEEVE
1.0
30
0800-012100-20020
DER. CÁRTER CONJUNTO MARK "B"/FOR BLUE BEARING SLEEVE
1.0
31
0800-012101-20010
DER. CÁRTER A (RED). SMALL
1.0
31
0800-012101-20020
SIN DESCRIPCIÓN B (BLUE). LARGE
1.0
32
0800-011400
Conjunto de boquilla válvula
1.0
33
0010-013010-0030
TORNILLO M6×50 M6×50
1.0
34
0800-012001
JUNTA 1, CARCASA CVT
1.0
35
0800-011007
Protector de cadena
1.0
36
0040-012006-0030
TORNILLO M8×50 M8X50
2.0
