2018 · CF500UU

F10-B-B · SISTEMA DE DIRECCIÓN(CON EPS,CCVI STEERING TIE-ROD)

Despiece original CFMOTO de SISTEMA DE DIRECCIÓN(CON EPS,CCVI STEERING TIE-ROD) para CF500UU. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

64 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

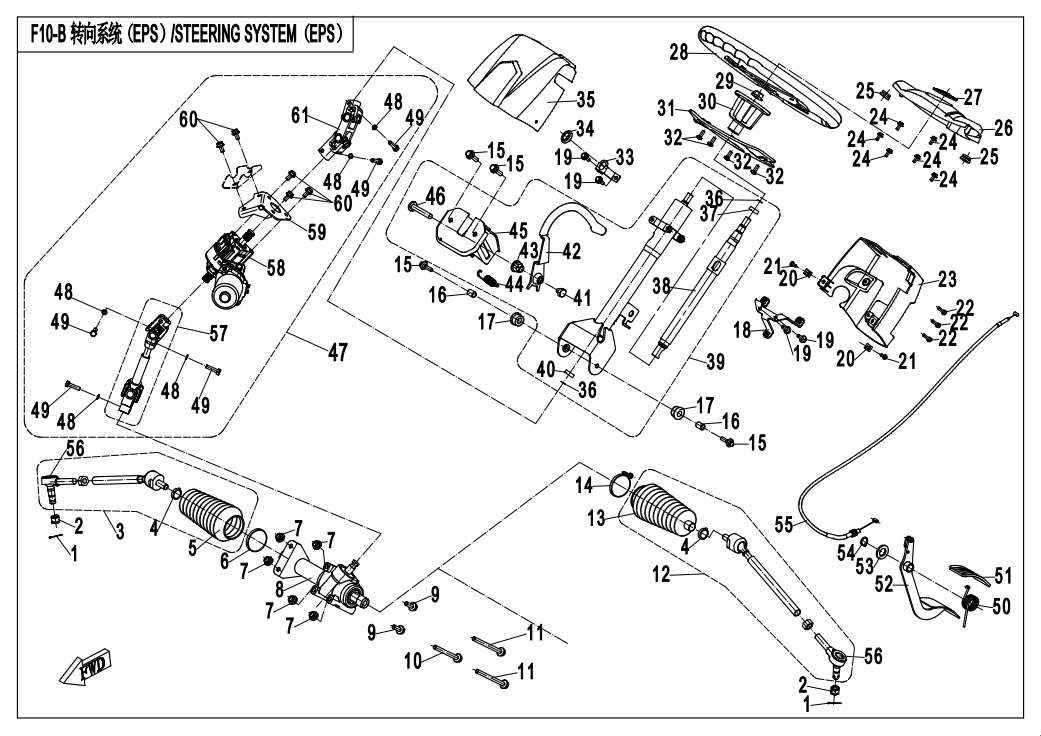

STEERING SYSTEM(WITH EPS,CCVI STEERING TIE-ROD)

Piezas del despiece

64
Pos.
OEM
Descripción
Cant.
01
30903-0322210
Partido pasadores φ3.2x22@COLOR ZINC TRIVALENT CHROMIUM
2.0
02
9010-100002
1-TYPE TUERCA M10x1.25
2.0
03
703A-104200-10000
DER. STEERING VARILLA CONJUNTO
1.0
04
9060-101122
ABRAZADERA CCVI
2.0
05
9060-104001-10000
FUNDA OF JOINT-R CCVI
1.0
06
8010-150003
Brida 5x250
1.0
07
30204-080810
Par tipo hexagonal tuercas con brida M8
5.0
08
9060-104060
MOTOR DE DIRECCIÓN
1.0
09
30006-080020810
Tornillos hexagonales con brida M8x20@COLOR ZINC PLATED
2.0
10
30006-080080810
TORNILLOS HEXAGONALES CON BRIDA M8x80@COLOR ZINC TRIVALENT CHROMIUM
1.0
11
30006-080090810
Tornillos hexagonales con brida M8×90
2.0
12
703A-104100-10000
IZQ. STEERING VARILLA CONJUNTO
1.0
13
9060-104002-10000
FUNDA OF JOINT-L CCVI
1.0
14
9010-020007
Abrazadera de tornillo tipo A 50-70
1.0
15
30006-080025810
Tornillos hexagonales con brida M8×25
4.0
16
9060-100008
COLUMNA DE DIRECCIÓN METAL CASQUILLO
2.0
16
9060-100008-00001
SLEEVE, MOUNT PLACA
2.0
17
9060-100009
COLUMNA DE DIRECCIÓN NAILON CASQUILLO
2.0
18
7030-100010
SOPORTE, STEERING TAPA
1.0
19
30006-060012810
Tornillos hexagonales con brida M6×12
4.0
20
8010-000002
Abrazadera ST4.2
2.0
21
30110-420130010
Tornillo PERFORMANCE GRADE 4.8_SURFACE TREATMENT: COLOR ZINC PLATED
2.0
22
30105-050016410
Tornillos de cabeza alomada con ranura en cruz M5x16@COLOR ZINC-PLATED
3.0
23
7030-040312
STEERING COLUMN TRASERO TAPA
1.0
24
30006-050016810
Tornillos hexagonales con brida M5×16
6.0
25
0180-015003
Casquillo de goma
2.0
26
7030-102002
VOLANTE SUPERIOR CUBIERTA DECORATIVA
1.0
27
9060-190001
CFMOTO LOGOTIPO 58x49 58x49
1.0
28
7030-102100
VOLANTE
1.0
29
30204-122810
Par tipo hexagonal tuercas con brida M12×1.25
1.0
30
7030-100002
FIJA ASIENTO, VOLANTE
1.0
31
7030-102003
VOLANTE INFERIOR CUBIERTA DECORATIVA
1.0
32
30105-060016410
Tornillos de cabeza alomada con ranura en cruz M6x16
4.0
33
7030-100001
SUPERIOR SOPORTE, STEERING TAPA
1.0
34
7020-040209
FIXING GOMA CASQUILLO
1.0
35
7030-040311
STEERING COLUMN DELANTERO TAPA
1.0
36
30801-02005
ANILLOS ELÁSTICOS PARA EJE20 20
2.0
37
30400-02081
RODAMIENTO RÍGIDO DE BOLAS 6904Z
1.0
38
7030-101010
STEERING COLUMN CONJUNTO
1.0
39
7030-101000
STEERING COLUMN CONJUNTO
1.0
40
30400-02005
RODAMIENTO RÍGIDO DE BOLAS 6804Z
1.0
41
7030-103003
LOCK TORNILLO
1.0
42
7030-103200
LOCK BRAZO OSCILANTE
1.0
43
7030-103002
TUERCA DE AJUSTE
1.0
44
7030-103004
RETORNO MUELLE, BLOQUEO
1.0
45
7030-103100
TIGHTEN SOPORTE
1.0
46
7030-103001
PASADOR EJE
1.0
47
7030-106000
KITS EPS
1.0
48
30303-080112
Muelle bobina muelle bloqueo arandelas φ8@COLOR ZINC TRIVALENT CHROMIUM
5.0
49
30004-080030810
HEXAGON CULATA BOLTS WITH FULL THREAD M8x30
5.0
50
7030-105001
TORSIÓN MUELLE, ACELERADOR
1.0
51
7030-100303
GOMA CASQUILLO, ACELERADOR PEDAL
1.0
52
7030-100300
PEDAL CONJUNTO, THROTTLE
1.0
53
30304-140410
ARANDELA 14
1.0
54
30801-01405
Circlips para eje 14
1.0
55
5UR0-100600
CABLE DEL ACELERADOR
1.0
55
5UR0-100600-10000
CABLE DEL ACELERADOR
1.0
56
9060-101170
MANGUETA DE DIRECCIÓN CCVI
2.0
57
7030-106400
UNIVERSAL EJE CONJUNTO, OUTPUT END
1.0
58
7030-106200
EPS CONJUNTO
1.0
58
7030-106200-00001
EPS CONJUNTO
1.0
59
7030-106010
EPS SOPORTE
1.0
60
30006-080016810
Tornillos hexagonales con brida M8x16@COLOR ZINC TRIVALENT CHROMIUM
5.0
61
7030-106300
CROSS EJE CONJUNTO, INPUT END
1.0
