2018 · CF800-3

E06-2 · SISTEMA DE TRANSMISIÓN (2)

Despiece original CFMOTO de SISTEMA DE TRANSMISIÓN (2) para CF800-3. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

42 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

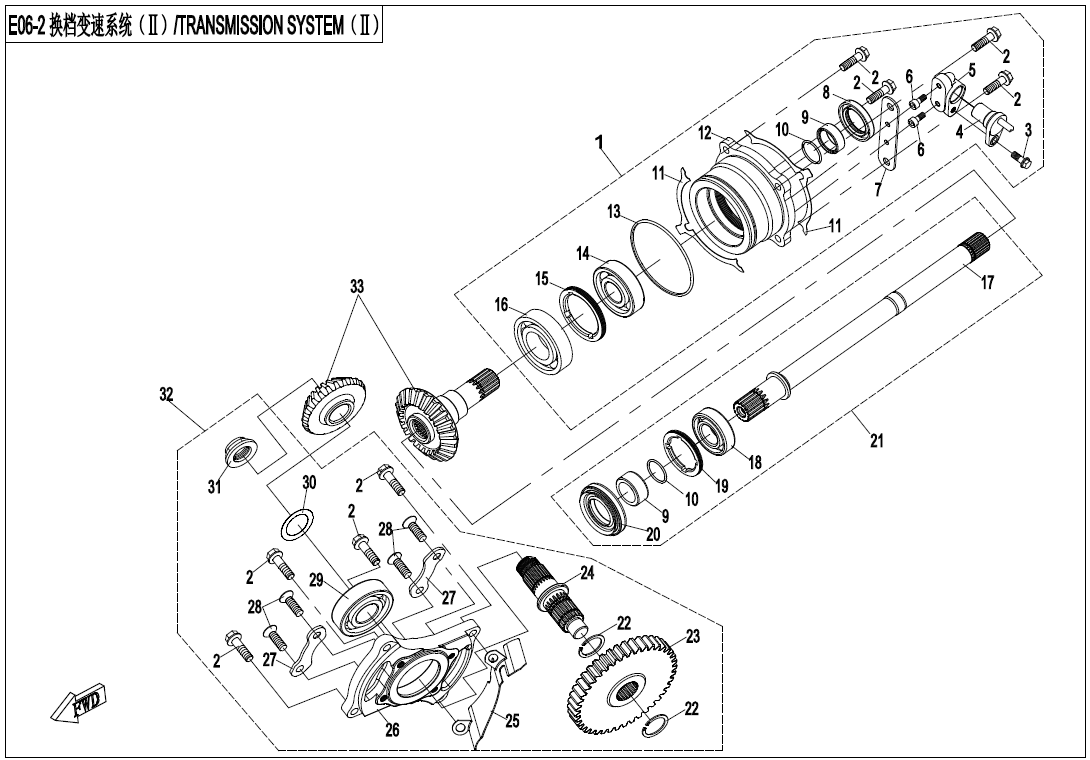

TRANSMISSION SYSTEM (2)

Piezas del despiece

42
Pos.
OEM
Descripción
Cant.
01
0800-0622B0
CONJUNTO DEL ENGRANAJE CÓNICO CONDUCIDO
1.0
02
0110-060011-0010
TORNILLO M8×28 M8x28
8.0
02
0JYA-062104
Tornillo M8X28 M8x28
8.0
03
30001-060014810
Tornillos hexagonales con brida M6×14
1.0
04
7020-150400
SENSOR DE VELOCIDAD
1.0
05
0800-062208
ASIENTO, SPEED SENSOR
1.0
06
30102-050012810
Tornillos Allen de cabeza cilíndrica M5×12
2.0
07
0800-062209
PLACA, SPEED SENSOR
1.0
08
0800-062204
RETÉN DE ACEITE 35x50x7 35x50x7
1.0
09
0800-062201
EJE CASQUILLO, OUTPUT EJE
2.0
10
0800-062205
Junta tórica 25x2
2.0
11
0800-062203
JUNTA DE AJUSTE, ENGRANAJE CÓNICO CONDUCIDO T=0.1 T=0.1
1.0
11
0800-062203-0001
JUNTA DE AJUSTE, ENGRANAJE CÓNICO CONDUCIDO T=0.2 T=0.2
1.0
11
0800-062203-0002
JUNTA DE AJUSTE, ENGRANAJE CÓNICO CONDUCIDO T=0.3 T=0.3
1.0
11
0800-062203-0003
JUNTA DE AJUSTE, ENGRANAJE CÓNICO CONDUCIDO T=0.4 T=0.4
1.0
11
0800-062203-0004
JUNTA DE AJUSTE, ENGRANAJE CÓNICO CONDUCIDO T=0.5 T=0.5
1.0
12
0800-062202-1000
CARCASA DE RODAMIENTO, ENGRANAJE CÓNICO CONDUCIDO
1.0
13
0180-062205
O-RETÉN ANILLO 88×2.5 88x2.5
1.0
14
30400-02502
RODAMIENTO CHINA
1.0
15
0800-062206
STOPPER TUERCA, RODAMIENTO
1.0
16
30400-03500
RODAMIENTO 35
1.0
17
0800-062301
DELANTERO OUTPUT EJE
1.0
18
30400-02501
RODAMIENTO 25
1.0
19
0180-060008
RETENEDOR DE RODAMIENTO, DELANTERO OUTPUT EJE
1.0
20
0JWA-062302
RETÉN DE ACEITE 35x61x9
1.0
21
0800-062300
DELANTERO OUTPUT EJE CONJUNTO
1.0
22
0180-061007-0050
ANILLO ELÁSTICO 25 25
2.0
23
0800-062102
OUTPUT CONDUCIDO ENGRANAJE
1.0
24
0800-062101
EJE DEL ENGRANAJE CÓNICO MOTRIZ
1.0
25
0800-062108
RETAINING PLACA
1.0
26
0800-062103
ASIENTO DE RODAMIENTO, ENGRANAJE CÓNICO MOTRIZ
1.0
27
0180-062104-0010
LIMITATOR, RODAMIENTO
2.0
28
30124-080025810
TORNILLO M8X25 M8x25
4.0
29
30499-02501
RODAMIENTO 6305C3@NTN
1.0
30
0180-062105
JUNTA DE AJUSTE, ENGRANAJE CÓNICO MOTRIZ T=0.15
1.0
30
0180-062105-0001
JUNTA DE AJUSTE, ENGRANAJE CÓNICO MOTRIZ T=0.2 T=0.2
1.0
30
0180-062105-0002
JUNTA DE AJUSTE, ENGRANAJE CÓNICO MOTRIZ T=0.25 T=0.25
1.0
30
0180-062105-0003
ARANDELA DE AJUSTE, EJE DE TRANSMISIÓN ENGRANAJE t=0.3
1.0
30
0180-062105-0004
ARANDELA DE AJUSTE, EJE DE TRANSMISIÓN ENGRANAJE t=0.35
1.0
31
0180-062107-0010
LOCK TUERCA, ENGRANAJE CÓNICO
1.0
32
0800-0621B0
CONJUNTO DEL ENGRANAJE CÓNICO MOTRIZ
1.0
33
0800-0622A0
CONJUNTO DEL ENGRANAJE CÓNICO
1.0
