2019 · CF500UU

E01-1-V2 · CONJUNTO DEL CÁRTER IZQUIERDO

Despiece original CFMOTO de CONJUNTO DEL CÁRTER IZQUIERDO para CF500UU. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

37 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

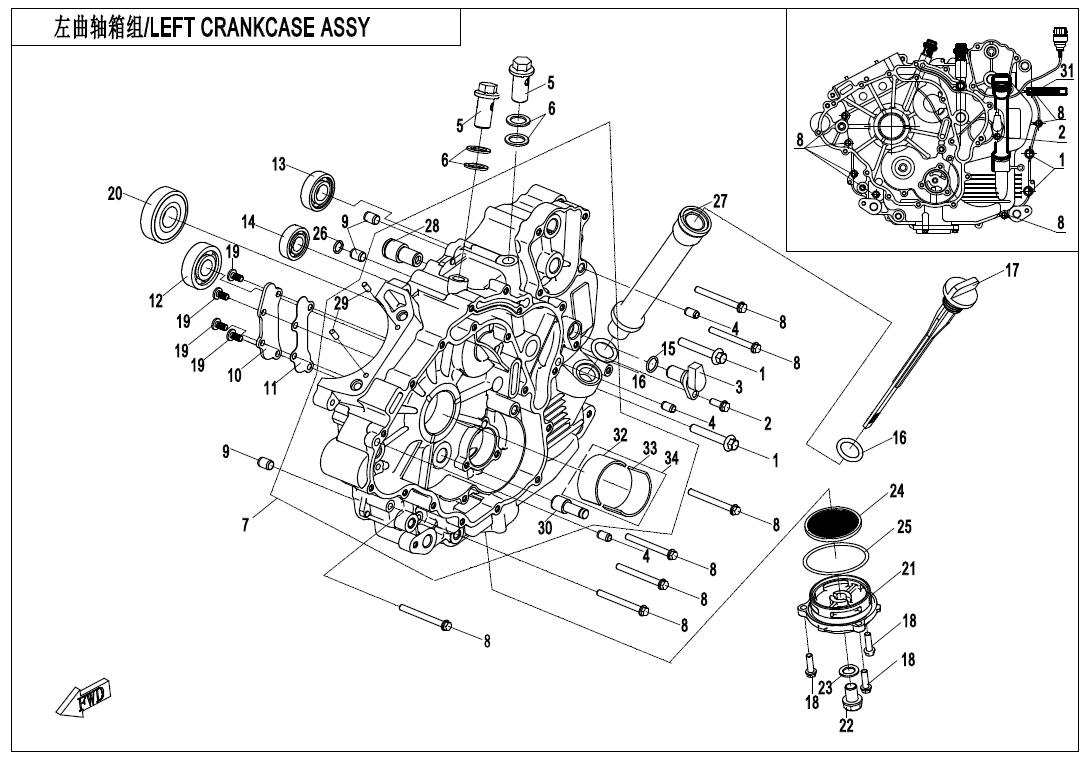

LEFT CRANKCASE ASSY.

Piezas del despiece

37
Pos.
OEM
Descripción
Cant.
01
0040-012006-0010
TORNILLO M8x50 M8X50
2.0
02
0010-090005-0010
Tornillo M6X16 M6x16
1.0
03
0GR0-011020
SENSOR DEL VELOCÍMETRO
1.0
04
0010-080008
Pasador de centrado 8X14
3.0
05
0180-011007-0010
TORNILLO M14x1.5x32 M14x1.5x32
2.0
06
0180-011006
Junta 14 14
4.0
07
0GR0-011100
IZQ. CÁRTER CONJUNTO
1.0
08
0010-011017-0010
TORNILLO M6x60 M6x60
7.0
09
0010-021005
DOWEL PASADOR φ10×14 10x14
3.0
10
0GR0-011002
ACEITE RAIL TAPA PLACA
1.0
11
0GR0-011004
PAPER ARANDELA, ACEITE RAIL
1.0
12
30499-01700
ROLLING RODAMIENTO 6303C3@NTN
1.0
13
30400-01704
Rodamiento rígido de bolas 17
1.0
14
30499-01500
RODAMIENTO 6202
1.0
15
01A0-013005
Anillo de O-retén 13x2
1.0
16
0110-013030
Junta tórica 18x3.55
1.0
17
0GRB-011001
VARILLA DE NIVEL DE ACEITE DEL MOTOR
1.0
18
0010-023010-0010
Tornillo M6X20 M6x20
3.0
19
30105-060012410
PAN CULATA SCREWS WITH CROSS RECESS M6×12
4.0
20
30400-02201
RODAMIENTO RÍGIDO DE BOLAS
1.0
21
0GR0-011001
PLACA, ACEITE STRAINER
1.0
22
0110-013005-0010
TORNILLO TAPÓN, ACEITE VACIADO M12x1.5x15 COLOR ZINC TRIVALENT CHROMIUM
1.0
23
0010-021014
Arandela 12 12
1.0
24
0GR0-011010
ACEITE STRAINER
1.0
25
0800-014003
O-ANILLO 63x2.5
1.0
26
30502-010000N
O-ANILLO 10x1.8
1.0
27
0800-011011-1000
JOINT TUBO,, ACEITE DIPSTICK
1.0
28
0GR0-011103
MARCHA ATRÁS INTERMEDIATE ENGRANAJE EJE
1.0
29
30406-00500
RODILLO NEEDLE P5x11.8 P5x11.8
2.0
30
0GR0-011102
DUAL ENGRANAJE EJE, BOMBA DE ACEITE
1.0
31
0180-014010
Abrazadera de cable
1.0
32
0800-011102-0001
PLAIN RODAMIENTO 1 RED@THIN
1.0
32
0800-011102-0002
PLAIN RODAMIENTO 1 BLUE@THICK
1.0
33
0800-011103-0001
PLAIN RODAMIENTO 2 RED@THIN
1.0
33
0800-011103-0002
PLAIN RODAMIENTO 2 BLUE@THICK
1.0
34
0800-0111A0
PLAIN KIT DE RODAMIENTOS, PRINCIPAL EJE RED
1.0
34
0800-0111B0
PLAIN KIT DE RODAMIENTOS, PRINCIPAL EJE BLUE
1.0
