2020 · CF800-3

cvt-case-assy · CONJUNTO DE LA CARCASA CVT

Despiece original CFMOTO de CONJUNTO DE LA CARCASA CVT para CF800-3. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

14 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

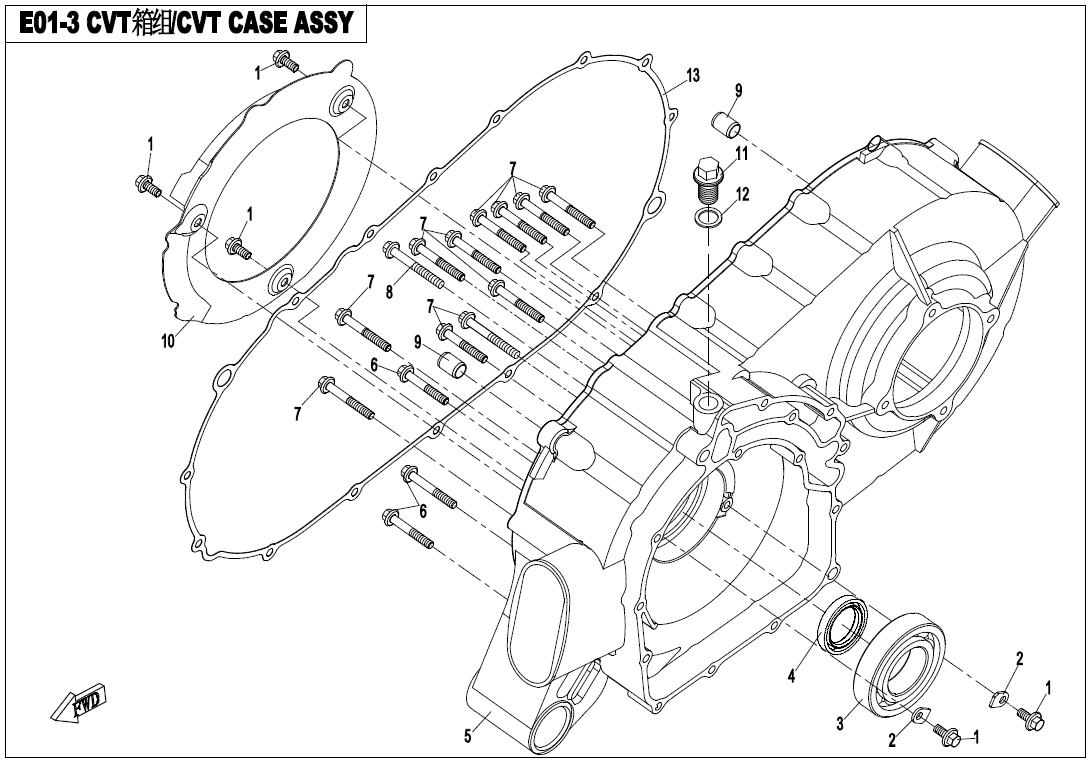

CVT CASE ASSY.

Piezas del despiece

14
Pos.
OEM
Descripción
Cant.
01
0010-021019-0010
Tornillo M6X12 M6x12
—
02
0800-013103
RETENEDOR DE RODAMIENTO, CVT
—
03
30499-04000
RODAMIENTO 6208
—
04
0800-013104
RETÉN DE ACEITE 34x55x9 34x55x9
—
05
0800-013101
CARCASA CVT
—
06
0010-013009-0010
Tornillo M6X40 GALVANIZED TRIVALENT CHROMIUM
—
07
0180-013208-0010
Tornillo M6X45 GALVANIZED TRIVALENT CHROMIUM
—
08
0010-013010-0010
Tornillo M6X50 GALVANIZED TRIVALENT CHROMIUM
—
09
0180-011005
DOWEL PASADOR φ13×18 φ13×18
—
10
0800-013110
GUÍA DE AIRE, CVT
—
11
0180-068001-00100
HOLLOW TORNILLO M14x1.5 M14x1.5
—
12
0180-011006
Junta 14 14
—
13
0800-013102
JUNTA, TAPA CVT
—
13
0800-013102-10000
GASKET, CVT CASE TAPA
—
