2016 · CF1000US-2

E02-3 · CONJUNTO DEL CILINDRO

Despiece original CFMOTO de CONJUNTO DEL CILINDRO para CF1000US-2. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

13 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

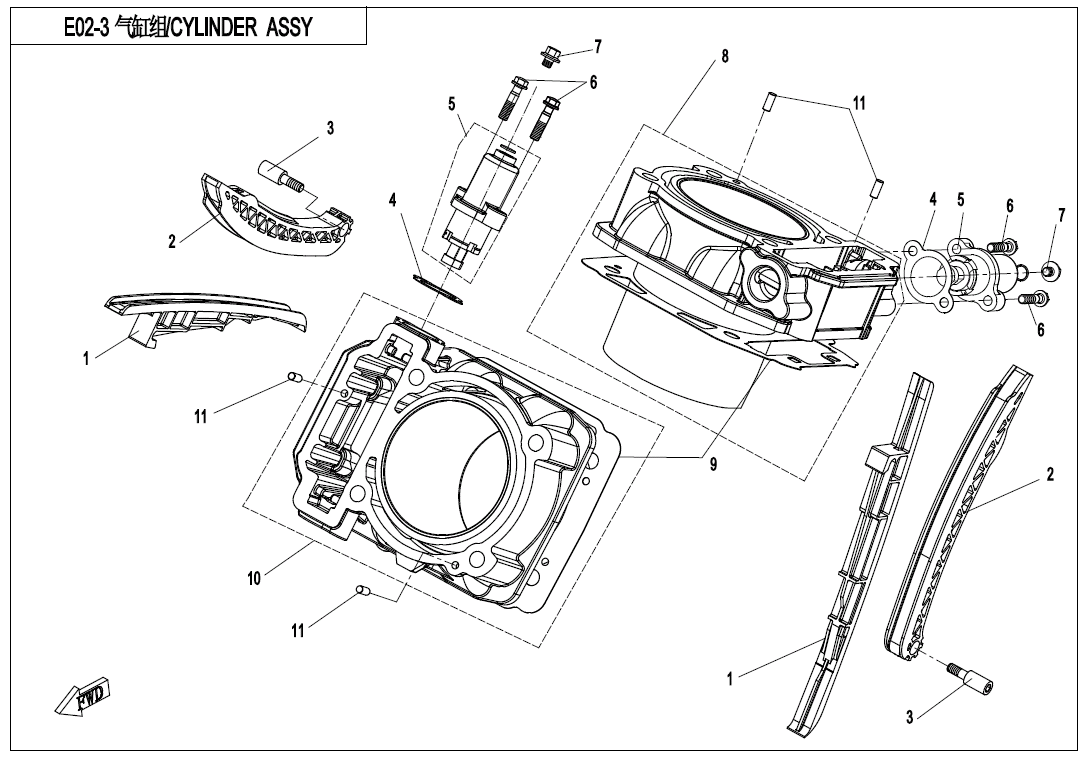

CYLINDER ASSY

Piezas del despiece

13
Pos.
OEM
Descripción
Cant.
01
0JY0-023004
GUÍA PLACA
2.0
02
0JY0-023003
TENSION PLACA
2.0
03
0800-023001
TORNILLO, TENSIONER PLACA
2.0
04
0180-023003
JUNTA, TENSIONER
2.0
05
0180-023200-0080
TENSIONER CONJUNTO
2.0
06
0010-021017-0010
Tornillo M6X25 M6x25
4.0
07
0JYA-023001
TORNILLO HEXAGONAL CON BRIDA M6x6
2.0
08
0JY0-023200-00010
TRASERO CILINDRO CONJUNTO MARK 1
1.0
08
0JY0-023200-00020
TRASERO CILINDRO CONJUNTO MARK 2
1.0
09
0800-023002
JUNTA, CILINDRO
2.0
10
0JY0-023100-00010
DELANTERO CILINDRO CONJUNTO MARK 1
1.0
10
0JY0-023100-00020
DELANTERO CILINDRO CONJUNTO MARK 2
1.0
11
30406-00500
RODILLO NEEDLE P5x11.8 P5x11.8
4.0
