2016 · CF600-3

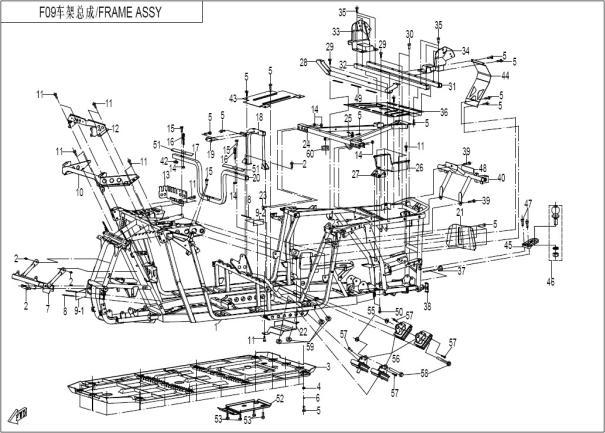

frame-assy · CONJUNTO DEL BASTIDOR
Despiece original CFMOTO de CONJUNTO DEL BASTIDOR para CF600-3. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.
66 líneas
Sin coordenadas todavía
Piezas del despiece
66Pos.
OEM
Descripción
Cant.
01
9060-030100
BASTIDOR CONJUNTO
1.0
01
9060-030100-2000
9060-030100-2000
1.0
01
9060-030100-6B000
9060-030100-6B000
1.0
02
30006-080016840
TORNILLO
M8×16
20.0
03
9060-040024
BASE PLACA
1.0
03
9060-040024-10000
BASE PLACA
1.0
04
9060-040028
SKID PLACA GASKET
16.0
05
30006-060016840
TORNILLO
M6×16
34.0
06
30303-060142
ARANDELA
6
16.0
07
9060-037300
INFERIOR SOPORTE,RADIATOR
1.0
07
9060-037300-1000
INFERIOR SOPORTE, RADIATOR
1.0
08
30902-0400820
Remaches ciegos de cabeza de seta con mandril rompible
4×8
2.0
9-1
9010-190015
VIN PLACA
NA
1.0
10
9060-037250-1000
MOUNTING SOPORTE, DELANTERO CUBIERTA SUPERIOR
1.0
11
30006-060012840
TORNILLO
M6×12
15.0
12
9060-037110
SUPERIOR SOPORTE, RESERVOIR TANK
1.0
13
9060-038010
MOUNT PLACA, RELÉ
1.0
14
30204-080840
TUERCA
M8
3.0
15
30006-080040840
TORNILLO
M8×40
6.0
16
9060-037663
LIMIT ROD， ASIENTO
2.0
17
9060-038030
ASIENTO SUPPORT(DERECHO)
1.0
17
9060-038030-1000
DERECHO ASIENTO SUPPORT
1.0
18
9060-037570
MANUAL FRENO SOPORTE
1.0
18
9060-037570-1000
MANUAL FRENO SOPORTE
1.0
19
9060-038310
REFUERZO SOPORTE, FRENO DE MANO
1.0
19
9060-038310-1000
REFUERZO SOPORTE, FRENO DE MANO
1.0
20
9060-038020
ASIENTO SUPPORT(IZQUIERDO)
1.0
21
9060-030491
PROTECTION PLACA 3,DEPÓSITO DE COMBUSTIBLE
1.0
22
9060-030488
PROTECTION PLACA 2, DEPÓSITO DE COMBUSTIBLE
1.0
22
9060-030488-10000
PANEL 2, DEPÓSITO DE COMBUSTIBLE
1.0
23
30006-080048840
TORNILLO
M8×48
4.0
24
9060-037710
X-GIRDER CONJUNTO
1.0
24
9060-037710-3000
X-GIRDER CONJUNTO
1.0
25
9060-038203
PALTE, RALENTÍ VÁLVULA
1.0
26
9060-031670
HEAT INSULATION PLACA，EJE TRASERO
1.0
27
9060-038130-1000
DELANTERO CONNECTION SOPORTE, EJE TRASERO
1.0
28
9060-037760
DELANTERO SUPPORT BEAM COMP.
1.0
29
30006-080035840
TORNILLO
M8×35
4.0
31
9060-037850
SUPPORT BEAM(2), CAJA DE CARGA
1.0
32
9060-037810
SUPPORT BEAM(1), CAJA DE CARGA
1.0
33
9060-038202
CONNECTING PLACA(DERECHO),PARACHOQUES
1.0
34
9060-038201
CONNECTING PLACA(IZQUIERDO),PARACHOQUES
1.0
35
30006-102030840
SIN DESCRIPCIÓN
M10×1.25×30
8.0
37
9060-038123
BASTIDOR PLUG
2.0
38
9060-038122
TAPÓN
2.0
39
30006-102020840
TORNILLO M10x1.25x20
M10×1.25×20
3.0
40
9060-037910
SOPORTE, TRASERO PARACHOQUES
ELECTROPHORESIS BLACK+MAT
1.0
41
30202-060140
TUERCA
M6
4.0
42
5190-001003
GOMA AMORTIGUADOR, MIAN STAND
1.0
43
9060-038125
HEAT INSULATOR, DEPÓSITO DE COMBUSTIBLE
1.0
44
9060-038124
TRASERO HEAT INSULATION PLACA
1.0
45
9010-030002
TOWING SOPORTE
1.0
46
9010-205000-1000
HITCH BOLA
50mmCertificated ball head
1.0
47
30102-102040840
INTERIOR HEX TORNILLO
2.0
48
9060-038128
SPONGE STRIP 2, AISLANTE TÉRMICO
1.0
49
9060-038129
Aislante térmico espuma tira 1
12.0
50
30006-080014840
TORNILLO
M8×14
6.0
51
9060-038023
TRASERO SUPPORT PLACA, ASIENTO
2.0
52
9060-390001
SKID PLACA,MOTOR
1.0
54
30006-060025840
TORNILLO
M6X25
1.0
55
30204-122840
TUERCA
M12×1.25
2.0
56
401B-000200
AMORTIGUADOR
4.0
57
30102-060012840
INTERIOR HEX TORNILLO
M6×12
4.0
58
30006-122145840
TORNILLO
M12×1.25×145
2.0
59
30204-102840
TUERCA
M10X1.25
4.0
60
5020-031001
Soporte de casquillo de goma, matrícula delantero
1.0
