2018 · CF1000UTR-2

E02-3-V2 · CONJUNTO DEL CILINDRO

Despiece original CFMOTO de CONJUNTO DEL CILINDRO para CF1000UTR-2. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

14 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

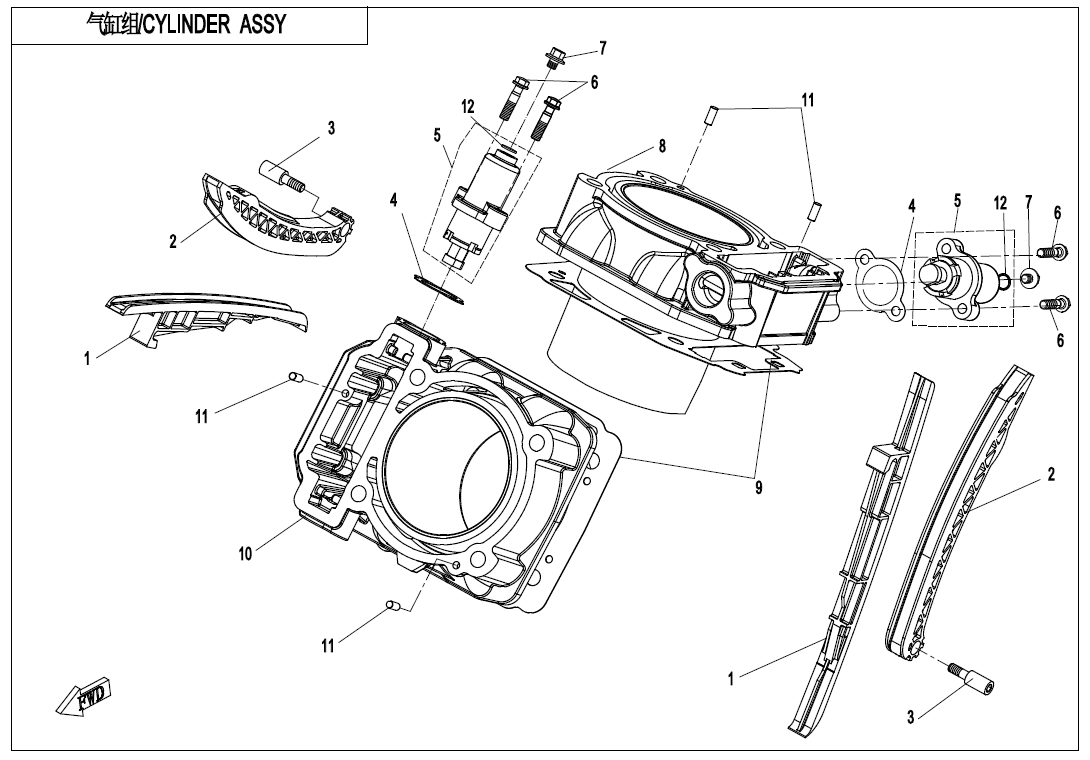

CYLINDER ASSY

Piezas del despiece

14
Pos.
OEM
Descripción
Cant.
01
0JY0-023004
GUÍA PLACA
2.0
02
0JY0-023003
TENSION PLACA
2.0
03
0800-023001
TORNILLO, TENSIONER PLACA
2.0
04
0180-023003
JUNTA, TENSIONER
2.0
05
0GR0-023400
TENSOR
2.0
06
0010-021017-0010
Tornillo M6X25 M6x25
4.0
07
0JYA-023001
TORNILLO HEXAGONAL CON BRIDA M6x6
2.0
08
0JY0-023200-10010
SECOND CILINDRO CONJUNTO MARK 1
1.0
08
0JY0-023200-10020
SECOND CILINDRO CONJUNTO MARK 2
1.0
09
0800-023002
JUNTA, CILINDRO
2.0
10
0JY0-023100-10010
FIRST CILINDRO CONJUNTO MARK 1
1.0
10
0JY0-023100-10020
FIRST CILINDRO CONJUNTO MARK 2
1.0
11
30406-00500
RODILLO NEEDLE P5x11.8 P5x11.8
4.0
12
0180-023201
O-ANILLO 8.2x1.9
2.0
