2014 · CF500AU-6L

F03 · BASTIDOR

Despiece original CFMOTO de BASTIDOR para CF500AU-6L. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

24 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

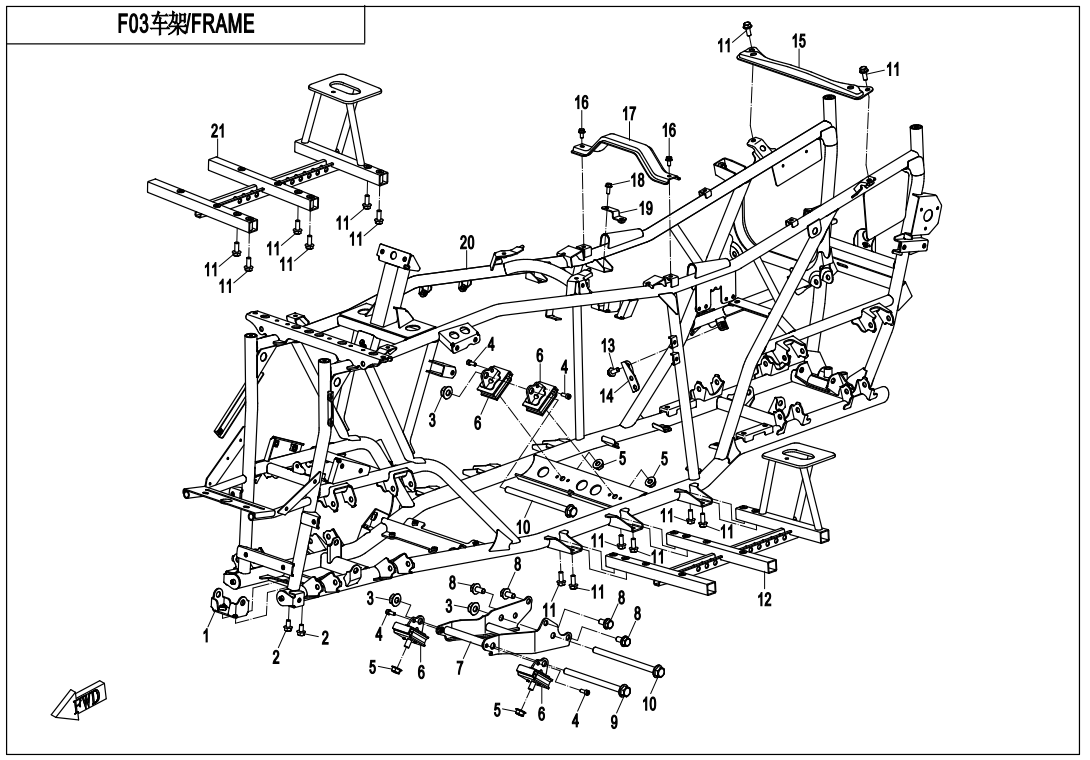

FRAME

Piezas del despiece

24
Pos.
OEM
Descripción
Cant.
01
9010-030001
9010-030001
1.0
02
30006-080014810
Tornillos hexagonales con brida M8×14
2.0
03
30204-122810
Par tipo hexagonal tuercas con brida M12×1.25
3.0
04
30102-060012810
Tornillo M6×12
4.0
05
30204-102810
Par tipo hexagonal tuercas con brida M10×1.25
4.0
06
401B-000200
AMORTIGUADOR
4.0
07
9CR6-001100
DELANTERO SOPORTE, MOTOR
1.0
08
30006-102020810
Tornillo M10X1.25X20 M10x1.25x20
4.0
09
30006-122170810
TORNILLOS HEXAGONALES CON BRIDA M12x1.25x170
1.0
10
30006-122180810
TORNILLOS HEXAGONALES CON BRIDA M12x1.25x180
2.0
11
30006-080020810
Tornillos hexagonales con brida M8x20@COLOR ZINC PLATED
14.0
12
9CR6-039100
SOPORTE, IZQ. PEDAL
1.0
12
9CR6-039100-10000
SOPORTE, IZQ. PEDAL
1.0
13
30006-080016810
Tornillos hexagonales con brida M8x16@COLOR ZINC TRIVALENT CHROMIUM
1.0
14
9CR6-030001
LINKING SOPORTE, TRASERO ENGRANAJE CARCASA
1.0
15
9010-030070
ASIENTO SOPORTE CONJUNTO
1.0
16
30006-060012810
Tornillos hexagonales con brida M6×12
2.0
17
901A-030007
TOP HOLDER CONJUNTO, ASIENTO
1.0
18
30006-060016810
Tornillos hexagonales con brida M6×16
1.0
19
9CR6-030110
FILTRO DE AIRE DER. SOPORTE CONJUNTO ELECTROPHORESIS BLACK
1.0
20
9CR6-031000
SIN DESCRIPCIÓN
1.0
20
9CR6-031000-10000
SIN DESCRIPCIÓN
1.0
21
9CR6-039200
DER. PEDAL SOPORTE CONJUNTO ELECTROPHORESIS BLACK
1.0
21
9CR6-039200-10000
DER. PEDAL SOPORTE CONJUNTO
1.0
