2015 · CF500-2A

F25 · SISTEMA DE REFRIGERACIÓN CVT

Despiece original CFMOTO de SISTEMA DE REFRIGERACIÓN CVT para CF500-2A. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

17 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

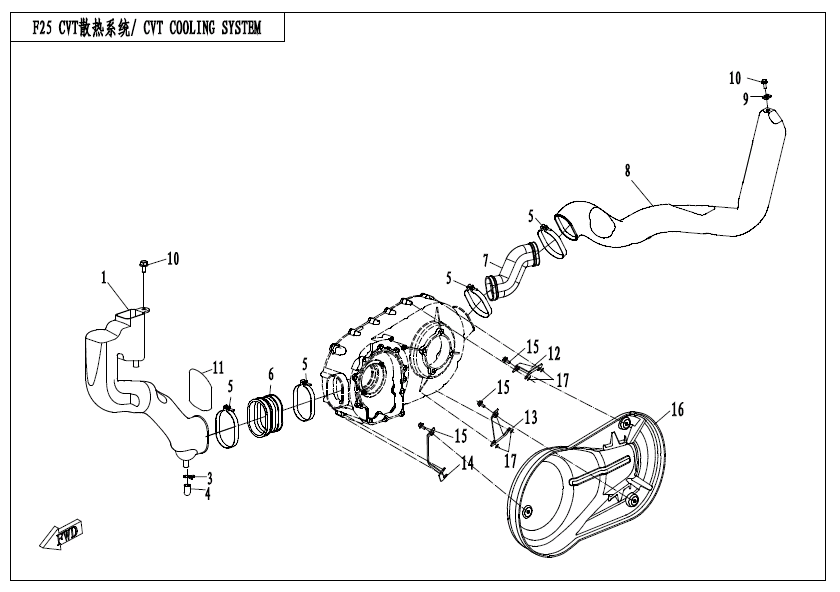

CVT COOLING SYSTEM

Piezas del despiece

17
Pos.
OEM
Descripción
Cant.
01
9010-000102
CONDUCTO DE ENTRADA DE AIRE
1.0
01
901B-000102
CONDUCTO DE ENTRADA DE AIRE
1.0
03
30601-117010
Acero cable elástico anillo aro A17
1.0
04
0180-110005
MANGUERA DEL DEPÓSITO DE ACEITE
1.0
05
9010-000105
ABRAZADERA TIPO A 78-101 78-101
4.0
06
9010-000101
UNIÓN, CONDUCTO DE ENTRADA DE AIRE
1.0
07
901A-000101
UNIÓN, CONDUCTO DE SALIDA DE AIRE
1.0
08
901B-000103
CONDUCTO DE SALIDA DE AIRE, MOTOR
1.0
09
8030-040800
Tuerca clip M6 M6
1.0
10
30006-060016840
TORNILLO M6x16
1.0
11
TFQ004
LÁMINA ENROLLADA DE AISLAMIENTO TÉRMICO 50*0.062
1.0
12
9010-000110
TRASERO SUPERIOR SOPORTE, PROTECTOR DEL MOTOR
1.0
13
9010-000120
TRASERO INFERIOR SOPORTE, PROTECTOR DEL MOTOR
1.0
14
9010-000130
DELANTERO SOPORTE CONJUNTO, PROTECTOR DEL MOTOR
1.0
15
30006-060012810
Tornillos hexagonales con brida M6×12
3.0
16
9050-040043
PLÁSTICO TAPA LATERAL, CVT
1.0
17
30303-060142
ARANDELA 6
1.0
