2016 · CF500ATR-2S(T3b)

F15-1 · SISTEMA ELÉCTRICO

Despiece original CFMOTO de SISTEMA ELÉCTRICO para CF500ATR-2S(T3b). Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

46 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

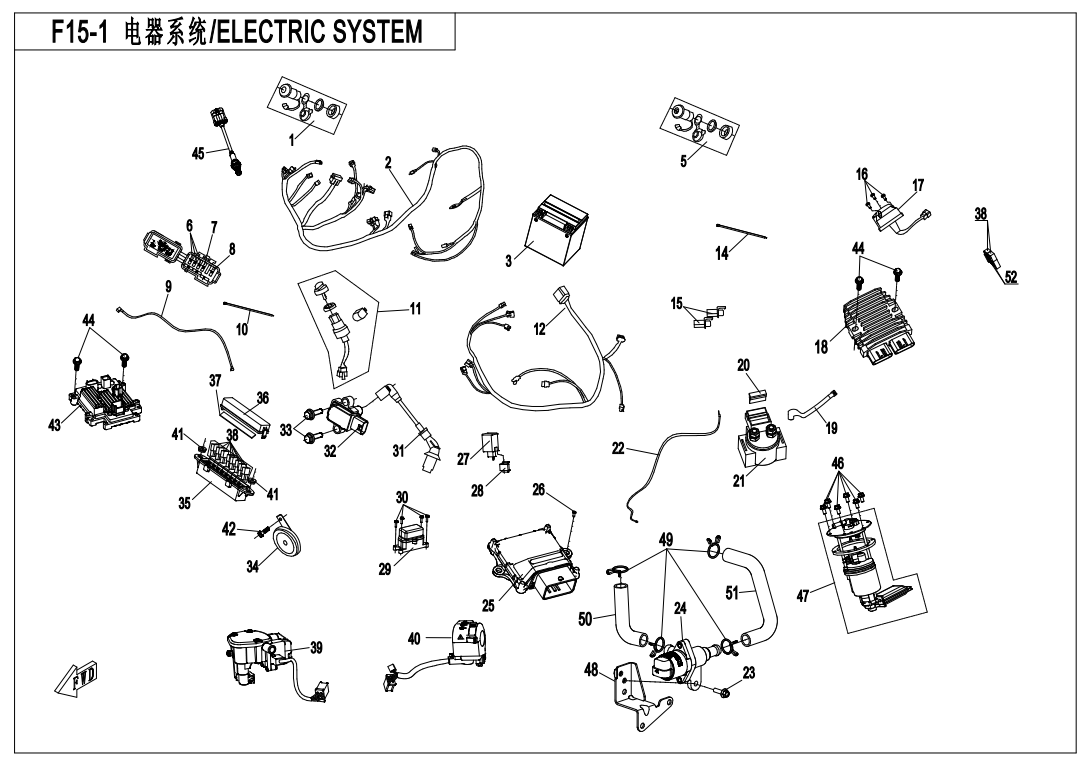

ELECTRIC SYSTEM

Piezas del despiece

46
Pos.
OEM
Descripción
Cant.
01
9GQ0-150500
OUTPUT ASIENTO, POWER
1.0
02
9GQS-150100
PRINCIPAL CABLE ORDINARY
1.0
03
31023000
BATERÍA DYNOVOLT, 12V30Ah
1.0
05
9GQ0-150600
USB OUTPUT SOCKET CONJUNTO
1.0
06
806A-151303
Fusible 15A
3.0
07
806A-151302
Fusible 10A 10A
1.0
08
8080-151301
FUSIBLE 5A 5A
1.0
09
9GQ0-150230
CABLE NEGATIVO DE BATERÍA
1.0
10
8010-150003
Brida 5x250
16.0
11
9GQ0-010100
LOCK CONJUNTO
1.0
12
9GQA-150300
EFI AUXILIAR CABLE
1.0
14
9010-150004
Brida
6.0
15
6090-150500
Diodo, arranque
3.0
16
30105-050030410
PAN CULATA SCREWS WITH CROSS RECESS M5x30
3.0
17
7020-150800
TOMA DE CORRIENTE DEL REMOLQUE ORDINARY
1.0
18
0800-177000-10000
REGULADOR HIGH POWER, CHINESE
1.0
19
9GQ0-150210
CABLE POSITIVO DE BATERÍA
1.0
20
7020-150111
CHIP-TYPE FUSIBLE 30A 30A
1.0
21
9CR6-150310
Relé de arranque
1.0
22
9GQ0-150220
CABLE, MOTOR DE ARRANQUE
1.0
23
30006-060016810
Tornillos hexagonales con brida M6×16
1.0
24
0GQ0-175000
STEPPER MOTOR CONJUNTO
1.0
25
0GR0-174000-50000
ECU CONJUNTO MSE6.0
1.0
26
30110-480160010
Cruz-avellanado plano redondo culata autorroscante tornillos ST4.
2.0
27
9GQ1-150340
RELÉ DE INTERMITENCIA
1.0
28
8010-150002
Amortiguación arandela, intermitente
1.0
30
30006-060020810
Tornillos hexagonales con brida M6×20
4.0
31
0GRB-178000
ALTA-TENSION CABLE
1.0
32
018B-178000
BOBINA DE ENCENDIDO
1.0
33
30006-060025810
Tornillos hexagonales con brida M6×25
2.0
34
5020-150700
CLAXON ELÉCTRICO
1.0
35
7020-040411
RELÉ CAJA
1.0
36
7020-040412
TAPA, RELÉ CAJA
1.0
37
7020-040414
GOMA ARANDELA, RELÉ CAJA TAPA
1.0
38
9010-150350
AUXILIAR RELÉ
11.0
41
0180-015003
Casquillo de goma
1.0
42
30006-080014810
Tornillos hexagonales con brida M8×14
1.0
43
9GQ0-151000
EPS CONTROLADOR
1.0
44
30006-060030810
Tornillos hexagonales con brida M6×30
4.0
45
018B-176000
SONDA LAMBDA
1.0
46
30006-050014810
Tornillos hexagonales con brida M5×14
6.0
47
901F-150900
BOMBA DE COMBUSTIBLE
1.0
48
9GQA-030010
STEPPER MOTOR SOPORTE
1.0
49
30601-118010
Acero cable elástico anillo aro A18
1.0
50
9GQA-001002
STEPPER MOTOR TUBO DE ESCAPE
1.0
51
9GQA-001001
STEPPER MOTOR INLET TUBO
1.0
