2016 · CF800ATR-2

F03 · BASTIDOR

Despiece original CFMOTO de BASTIDOR para CF800ATR-2. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

30 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

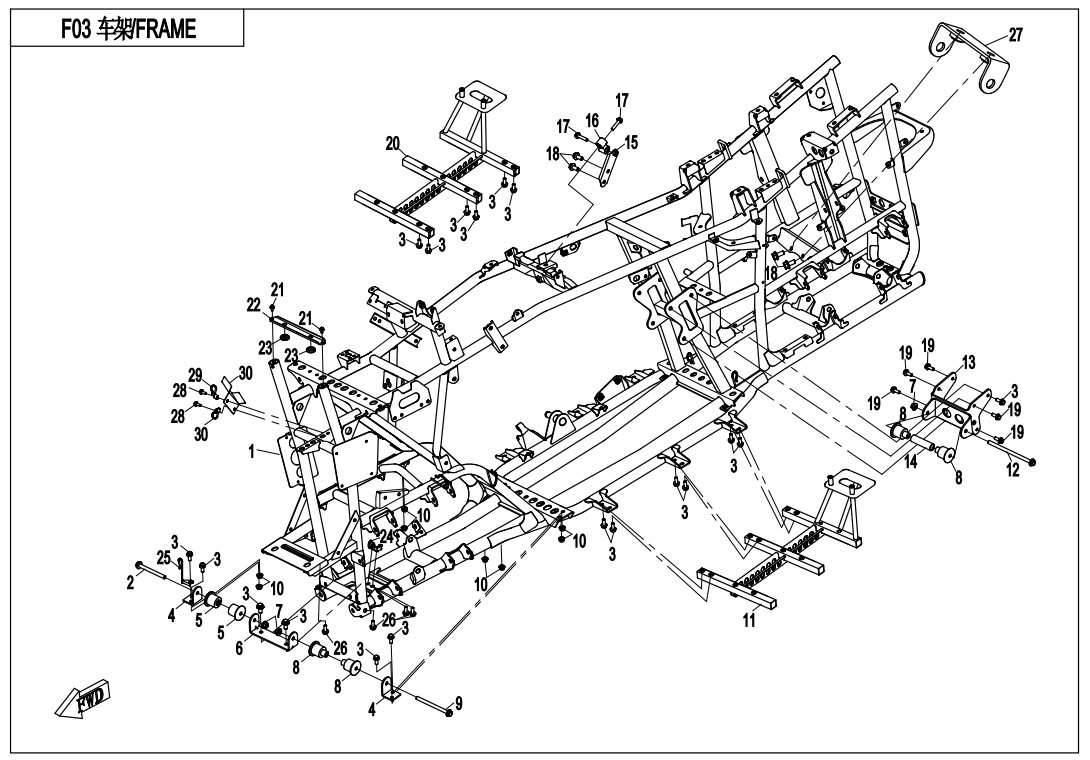

FRAME

Piezas del despiece

30
Pos.
OEM
Descripción
Cant.
01
7020-031000-M0000
BASTIDOR CONJUNTO
1.0
02
30006-102100810
TORNILLOS HEXAGONALES CON BRIDA M10x1.25x100
1.0
03
30006-080020810
Tornillos hexagonales con brida M8×20
17.0
04
7020-000101
MOUNT 1, MOTOR
2.0
05
7020-000120
DER. AMORTIGUADOR CASQUILLO, MOTOR
2.0
06
7020-000102
MOUNT 2, MOTOR
1.0
07
30204-102810
Par tipo hexagonal tuercas con brida M10×1.25
3.0
08
7020-000110
IZQ. AMORTIGUADOR COLLAR, MOTOR
4.0
09
30006-102130810
TORNILLOS HEXAGONALES CON BRIDA M10x1.25x130
1.0
10
30204-080810
Par tipo hexagonal tuercas con brida M8
6.0
11
7020-037000
SOPORTE, IZQ. PEDAL
1.0
12
30001-102170110
Tornillos hexagonales con brida M10×1.25×170
1.0
13
7020-000130
TRASERO SOPORTE, MOTOR
1.0
14
7020-000171
CENTRAL SEPARADOR
1.0
15
7020-000150
SUPERIOR MOUNT PLACA, MOTOR
1.0
16
7020-000160
CONEXIÓN PARTS, MOTOR SUPERIOR SOPORTE
1.0
17
30006-080035810
Tornillos hexagonales con brida M8×35
2.0
18
30006-100020810
TORNILLOS HEXAGONALES CON BRIDA M10x20
2.0
19
30006-080016810
Tornillos hexagonales con brida M8×16
5.0
20
7020-037100
DER. PEDAL SOPORTE CONJUNTO
1.0
21
30006-060012810
Tornillos hexagonales con brida M6×12
2.0
22
7020-038011
PLACA DE SUJECIÓN DE BATERÍA
1.0
23
9010-030005
GOMA ARANDELA, BATERÍA
2.0
24
9010-037400
SOPORTE, EJE DELANTERO
1.0
25
7020-000190
GANCHO
1.0
26
30006-080014810
Tornillos hexagonales con brida M8×14
4.0
27
7020-036810
MOUNT SOPORTE, TRASERO ENGRANAJE CARCASA
1.0
28
30006-060016810
Tornillos hexagonales con brida M6×16
2.0
29
7020-030130
INFERIOR WIRING HOOK
1.0
30
7020-000404
HEAT INSULATOR, MANGUERA DE COMBUSTIBLE
1.0
