2016 · CF800ATR-2

F06-B · SUSPENSIÓN TRASERA (ALUMINIO)

Despiece original CFMOTO de SUSPENSIÓN TRASERA (ALUMINIO) para CF800ATR-2. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

28 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

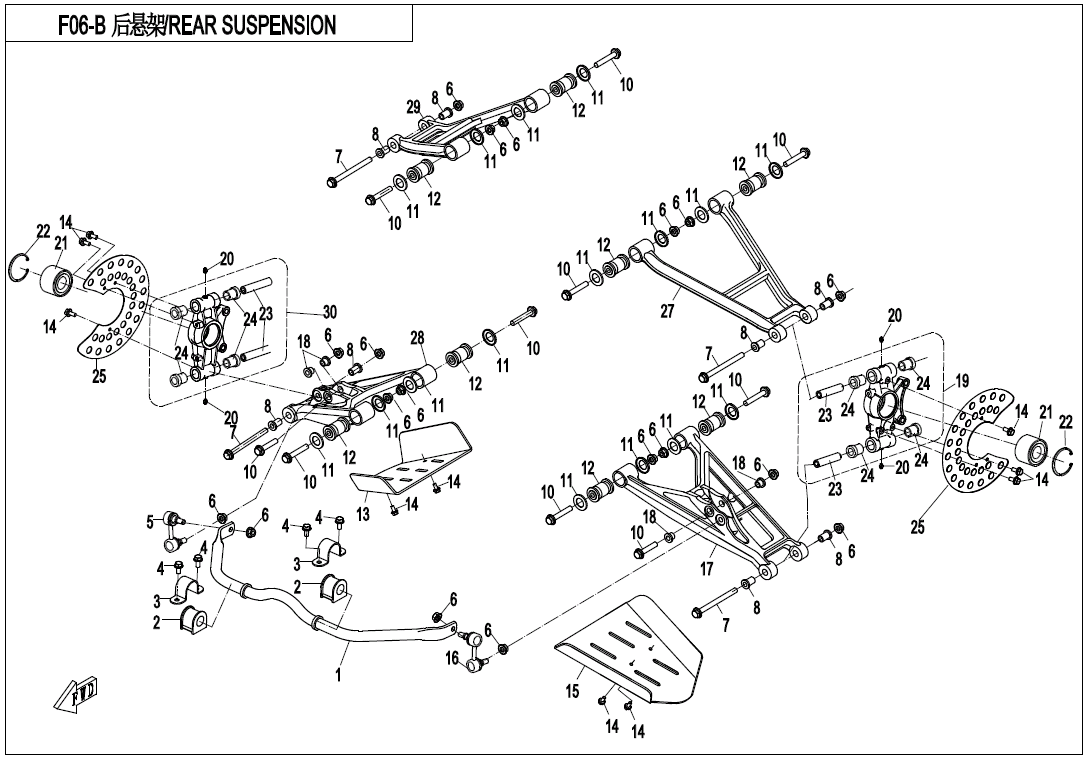

REAR SUSPENSION(ALUM)

Piezas del despiece

28
Pos.
OEM
Descripción
Cant.
01
9010-060500
BARRA ESTABILIZADORA
1.0
02
9010-060003
GOMA SOPORTE ASIENTO
2.0
03
9010-060002
TAPA, STABILIZER BAR
2.0
04
30006-080012810
Tornillos hexagonales con brida M8×12
4.0
05
9010-060800-1000
DER. BOLA PASADOR CONJUNTO SOMIC
1.0
06
30204-102810
Par tipo hexagonal tuercas con brida M10×1.25
20.0
07
30006-102140810
Tornillos hexagonales con brida M10×1.25×140
4.0
08
401B-060001
CASQUILLO, TRASERO SWING BRAZO
4.0
10
30006-102070810
TORNILLOS HEXAGONALES CON BRIDA M10×1.25×70
10.0
11
9010-050003
TAPÓN, CASQUILLO AMORTIGUADOR
16.0
12
9010-050500
CASQUILLO AMORTIGUADOR
8.0
13
7020-060002
TRASERO DER. SWING BRAZO PANEL
1.0
14
30006-060016810
Tornillos hexagonales con brida M6×16
10.0
15
7020-060001
PANEL, IZQ. TRASERO SWING BRAZO
1.0
16
9010-060700-1000
IZQ. BOLA PASADOR CONJUNTO SOMIC
1.0
17
7020-060401-10000
TRASERO INFERIOR SWING BRAZO, IZQ.
1.0
18
401B-050001-10000
SEPARADOR, AMORTIGUADOR
4.0
19
7020-0607A0
SOPORTE, RUEDA TRASERA EJE(IZQ.)
1.0
20
3120100
BOQUILLA M6
4.0
21
30499-03080
RODAMIENTO, HUB 30
2.0
22
30800-05505
ANILLO ELÁSTICO PARA ORIFICIO 55 55
2.0
23
7020-060702
CENTRAL SEPARADOR, RUEDA TRASERA EJE SOPORTE
4.0
24
9060-050003
SHORT CASQUILLO, SWING BRAZO
8.0
25
7020-060003
PROTECTOR, TRASERO RODAMIENTO CARRIER
2.0
27
401B-060301-00001
TRASERO SUPERIOR IZQ. SWING BRAZO
1.0
28
7020-060201-10000
TRASERO SWING BRAZO (INFERIOR), DER.
1.0
29
401B-060101-00001
401B-060101-00001
1.0
30
7020-0608A0
SOPORTE, RUEDA TRASERA EJE(DER.)
1.0
