2016 · CF800AU-2B

F00 · TUBO DE AIRE CVT Y TAPA LATERAL

Despiece original CFMOTO de TUBO DE AIRE CVT Y TAPA LATERAL para CF800AU-2B. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

16 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

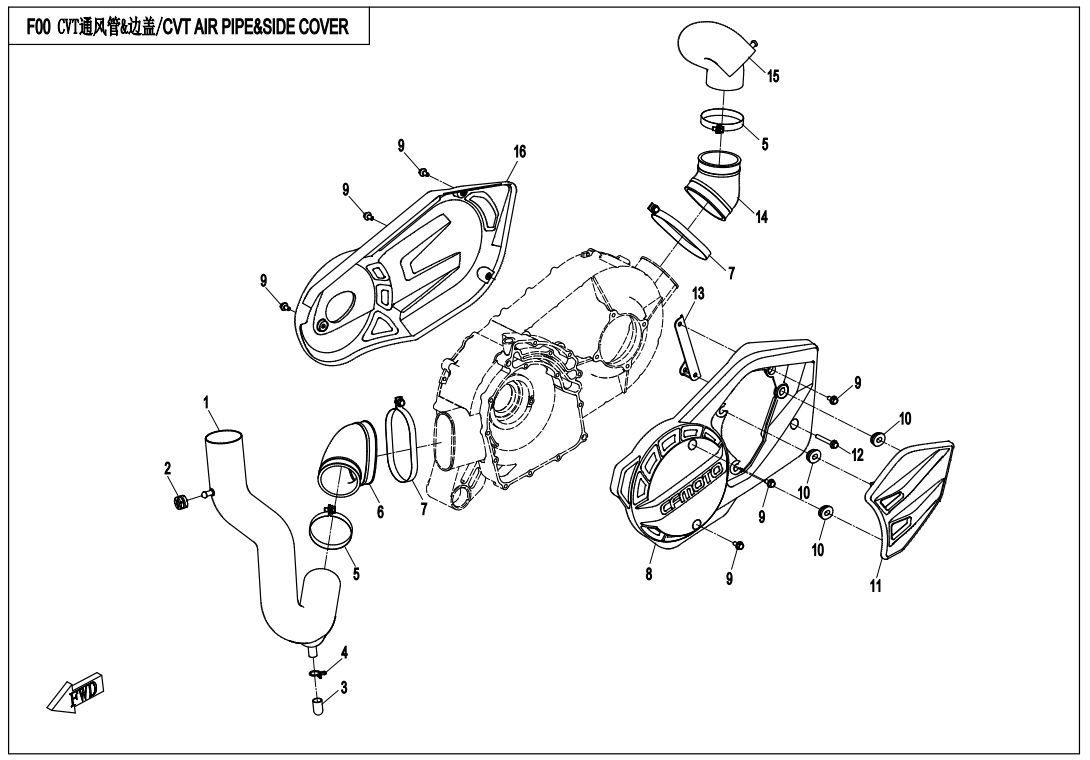

CVT AIR PIPE@^SIDE COVER

Piezas del despiece

16
Pos.
OEM
Descripción
Cant.
01
7020-000301-10000
TUBO DE ENTRADA DE AIRE, CVT
1.0
02
5020-031001
Soporte de casquillo de goma, matrícula delantero
1.0
03
0180-110005
MANGUERA DEL DEPÓSITO DE ACEITE
1.0
04
30601-117010
Acero cable elástico anillo aro A17
1.0
05
9010-020007
Abrazadera de tornillo tipo A 50-70
2.0
06
7020-000303
UNIÓN, TUBO DE ENTRADA DE AIRE
1.0
07
9010-000105
ABRAZADERA TIPO A 78-101 78-101
2.0
08
7020-000103
IZQ. TAPA LATERAL, MOTOR
1.0
09
30006-060012810
Tornillos hexagonales con brida M6×12
1.0
10
0180-015003
Casquillo de goma
3.0
11
7020-000105
SMALL TAPA, IZQ.
1.0
12
30006-060045810
Tornillos hexagonales con brida M6x45
1.0
13
7020-000140
SOPORTE, IZQ. TAPA LATERAL
1.0
14
7020-000304
UNIÓN, TUBO DE SALIDA DE AIRE
1.0
15
7020-000302
TUBO DE SALIDA DE AIRE, CVT
1.0
16
7020-000104
DER. TAPA LATERAL, MOTOR
1.0
