2017 · CF500AU-6L

F03 · BASTIDOR

Despiece original CFMOTO de BASTIDOR para CF500AU-6L. Consulta referencias OEM, posiciones y recambios disponibles para añadir al carrito.

21 líneas Sin coordenadas todavía
Despiece interactivo La imagen está disponible; faltan las coordenadas de los números.

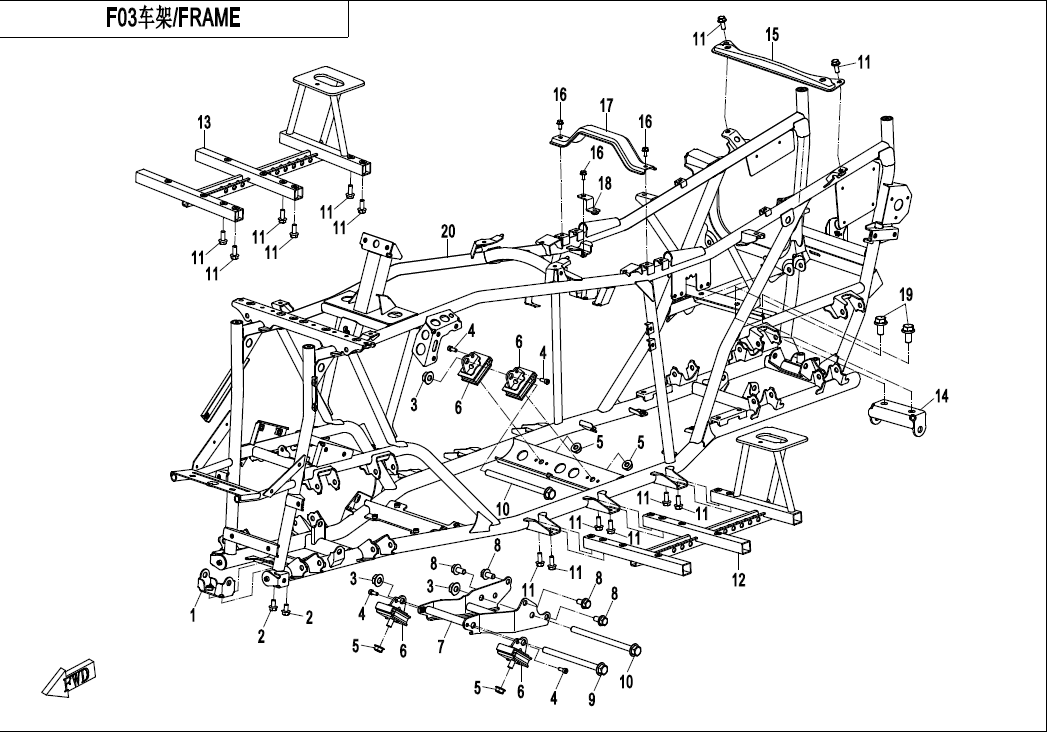

FRAME

Piezas del despiece

21
Pos.
OEM
Descripción
Cant.
01
9010-037400
SOPORTE, EJE DELANTERO
1.0
02
30006-080014810
Tornillos hexagonales con brida M8×14
2.0
03
30204-122810
Par tipo hexagonal tuercas con brida M12×1.25
3.0
04
30102-060016810
Tornillo M6x16@COLOR ZINC TRIVALENT CHROMIUM
4.0
05
30204-102810
Par tipo hexagonal tuercas con brida M10×1.25
4.0
06
401B-000200
AMORTIGUADOR
4.0
07
9CR6-001100-20000
DELANTERO SOPORTE, MOTOR ELECTROPHORESIS BLACK
1.0
08
30006-103020810
TORNILLO M10x20
4.0
09
30006-122170810
TORNILLOS HEXAGONALES CON BRIDA M12x1.25x170
1.0
10
30006-122180810
TORNILLOS HEXAGONALES CON BRIDA M12x1.25x180
2.0
11
30006-080020810
Tornillos hexagonales con brida M8x20@COLOR ZINC PLATED
14.0
12
9CR6-039100-10000
SOPORTE, IZQ. PEDAL
1.0
13
9CR6-039200-10000
DER. PEDAL SOPORTE CONJUNTO
1.0
14
9CR6-030120
SUSPENSION SOPORTE CONJUNTO, EJE TRASERO
1.0
15
9010-030070
ASIENTO SOPORTE CONJUNTO
1.0
16
30006-060012810
Tornillos hexagonales con brida M6×12
2.0
17
901A-030007
TOP HOLDER CONJUNTO, ASIENTO
1.0
18
9DR8-035070
CONEXIÓN SOPORTE, FILTRO DE AIRE ELECTROPHORESIS BLACK
1.0
19
30006-102016810
TORNILLO M10x1.25x16
2.0
20
9CR6-031000-10001
BASTIDOR CONJUNTO
1.0
20
9CR6-031000-70000
BASTIDOR CONJUNTO
1.0
